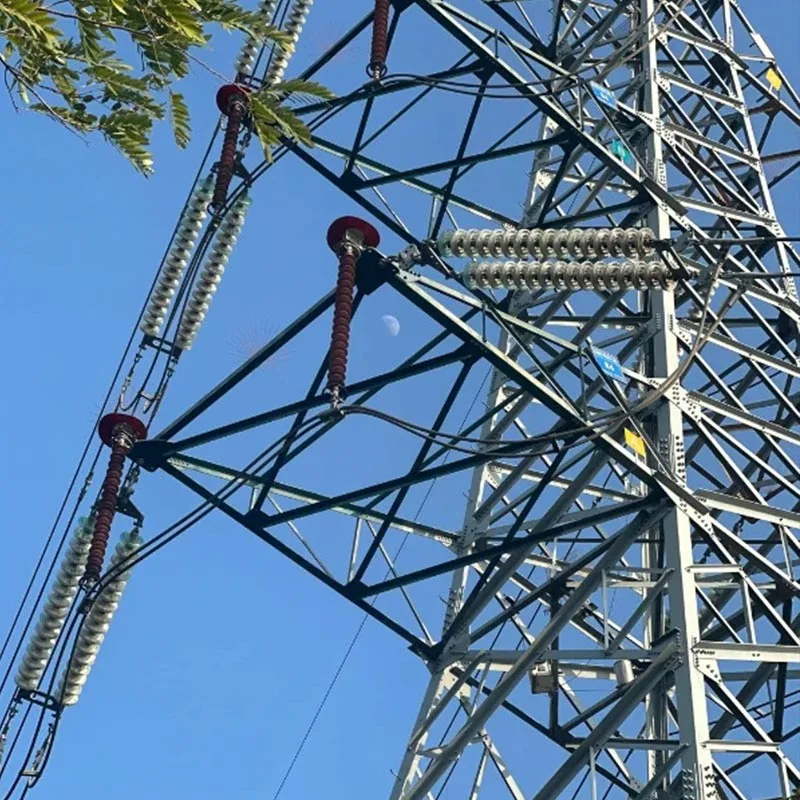

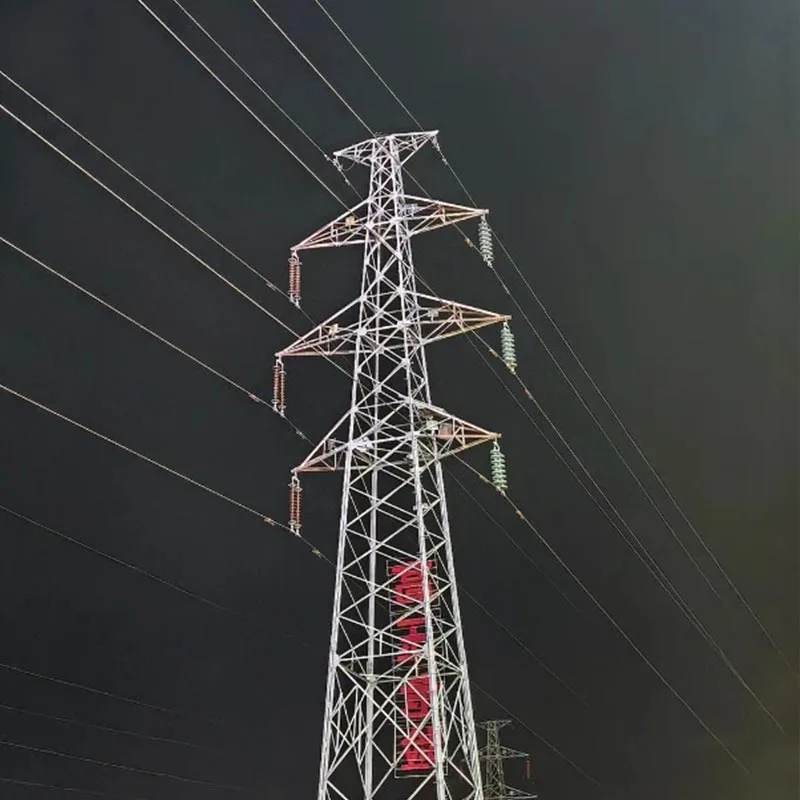

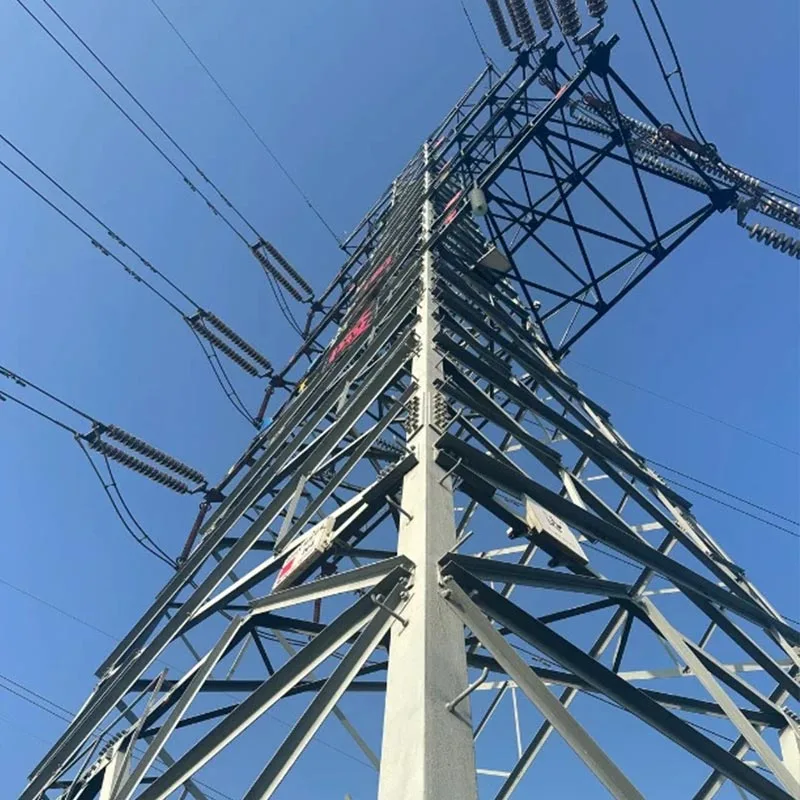

Goi Tentsioko Altzairu Galbanizatuzko Hodien Dorrea

Qingdao Anbang New Energy-ren tentsio handiko altzairu galvanizatuko hodien dorreak bereziki altzairuzko egiturak eusten dituzte. 110kV-1000kV goi-tentsioko eta ultra-altuko transmisio-proiektuetarako garatua.

Produktuak honekin eginak daude kalitate handiko Q345B/Q355B erresistentzia handiko altzairua, zehaztasunez soldatuta eta bero-galvanizazio guztiz automatizatu batekin tratatua. Korrosioaren erresistentzia luzerako prozesua.

Egitura-zurruntasun handia, haize gogorra bezalako abantailak dituzte eta lurrikararen erresistentzia, espazioa aurreztea eta bizitza luzea.

Bertako batek zuzenean hornitutako erreferentziazko produktu gisa Txinako fabrikak, goi-tentsioko altzairu galbanizatutako tutu-dorre hauek distantzia luzeko eta gaitasun handiko potentzia guztiz betetzen dute. transmisio-eskakizunak lur konplexuetan eta klima gogorretan.

Zergatik aukeratu Anbang goi-tentsioko altzairu galbanizatutako hodi-dorreak?

Fabrikaren indarra, kalitate kontrolagarria: Qingdao Anbang-ek ekoizpen-oinarri estandarizatu baten jabea du tentsio handiko altzairu galbanizatutako tutu-dorreen prozesu osoko ekoizpen independentea - altzairuzko plaka mozketatik, ijezketa eta soldadura beroan galvanizatzea, muntatzea eta ikuskatzea, ISO9001 kalitate-sistema exekutatzen duena ziurtatzeko. dorre bakoitzak zehaztasun estandarrak eta errendimendu egonkorra betetzen ditu.

Erresistentzia handiko materialak, seguruak eta fidagarriak: Material nagusiak Q345B eta goi-mailako erresistentzia handiko altzairua. Goi-tentsioko altzairu galbanizatutako tutu-dorreek tolestura, tortsio bikainak erakusten dituzte. eta izotz-erresistentzia, 8 gradu arteko intentsitate sismikorako diseinatua, eta muturreko 35-40 m/s-ko haizearen erresistentzia baldintzak, epe luzeko funtzionamenduan zehar ezkutuko arrisku zero bermatuz.

Beroan murgiltzeko prozesua, iraupen luzeko korrosioarekiko erresistentzia: Beroko galvanizazioa estandar nazionala erabiliz prozesua, zink geruzaren lodiera ≥ 85 μm batekin, goi-tentsioko altzairu galbanizatutako tutu-dorreek kanpoko bat dute. 30 urtetik gorako bizitza korrosioarekiko erresistentea.

Estaldura arruntekin alderatuta, bizi-ziklo osoaren mantentze-kostua da %60 baino gehiago murriztu da.

Oso pertsonalizagarria, moldagarritasun handia: Egiturak tentsio-mailen arabera pertsonaliza daitezke (110kV-1000kV), dorreen altuerak (30-120m) eta lur-inguruneak, dorre sorta osoa eskaintzen duena barne. dorre zuzenak, angelu-dorreak, terminal-dorreak eta tentsio-dorreak.

Kate osoko zerbitzua, kezkarik gabeko entrega: diseinua, ekoizpena, garraioa, instalazioa eta salmenta osteko zerbitzua goi-tentsioko altzairu galbanizatuko hodi-dorreetarako, talde profesionalak jarraitzen du prozesu osoan zehar, proiektuen zikloak % 30 laburtuz eta bezeroen kontratazio bakarreko beharrak asetzea.

Hautaketa Gida

Hautaketa-printzipio orokorrak

Tentsio handiko altzairu galvanizatuzko hodi-dorreak hautatzerakoan, lehentasuna lau oinarrizko faktoreei eman behar zaie: tentsioa. maila, lerro-angelua, lurzorua eta baldintza meteorologikoak, lur-baldintzekin eta eraikuntza-ingurunearekin konbinatuta zehatz-mehatz zehaztu dorre mota.

Qingdao Anbang fabrikak banan-banan egiaztapen mekanikoa eman dezake eta hautaketa pertsonalizatua altzairu galbanizatutako altzairuzko tutu-dorreen segurtasuna, ekonomia eta egokitasuna bermatzeko.

Tentsio-mailaren araberako hautaketa

110kV-ko Transmisio Lineak
Gomendatuak: goi-tentsioko altzairu galbanizatutako altzairuzko tutu-dorre zuzen arinak, angelu txikiko altzairuzko tutu-dorreak
Altuera arrunta: 21m–42m
Aplikagarriak: Hiri banaketa-sareak, industria-parkeak, energia berriztagarriak biltzeko lineak

220kV-ko Transmisio Lineak
Gomendatua: altzairu galbanizatuzko tentsio handiko altzairuzko tutu-dorre zuzenak / tentsioarekiko erresistenteak, oinarri estuko altzairuzko hodiak dorreak
Altuera arrunta: 30m–63m
Aplikagarriak: Eskualdeko bizkarrezurreko sareak, hiri-eraztun-sareak, ibaiak gurutzatzeko eta errepideak zeharkatzeko proiektuak

500kV-tik gorako Ultra/Tentsio Altua
Gomendatuak: tentsio handiko tentsio-erresistentzia handiko altzairu galbanizatuzko hodi-dorreak, zirkuitu bikoitza / zirkuitu anitzeko altzairuzko hodi dorreak
Altuera arrunta: 54m–100m
Aplikagarriak: Probintzia eta eskualdeen arteko transmisioa, zabalgune handiko lineak, energia berriztagarrien esportazio korridore nagusiak

Lerro-funtzioaren araberako hautaketa

Dorre zuzenak: angelurik edo angelurik gabeko <5°-ko lerro zuzenetarako erabiltzen da, arina, kostu baxua, eraikitzeko azkarra

Angeluko ​​dorreak: 5°-90°-ko angeluak dituzten lerroetarako erabiltzen da, alboko tentsioa jasan dezake, egitura-zurruntasun handiagoarekin

Tentsio-dorreak: Linea sekzioetarako, alanbre-hausterako babeserako, tentsio handiko eremuetarako erabiltzen da, eroaleen tentsio osoa jasan dezake linearen segurtasunaren erredundantzia bermatuz

Terminal-dorreak: Lineako geltokiko sarreretan, azpiestazioen hasiera/amaiera puntuetan, alde bakarreko tentsio handian erabiltzen da egitura indartuaren diseinua

Zabalgune handiko dorreak: Ibaiak, autobideak, trenbideak, haranak zeharkatzeko erabiltzen da, erresistentzia ultra-altuko altzairuz egina. galvanizazio lodia, haizearen bibrazio erresistentzia bikaina

Lurraldearen eta Ingurumenaren araberako hautaketa

Aldapa handiak dituen lur menditsua / muinotsua, garraio zaila → erabili tentsio handiko altzairu galbanizatuzko hodi sekzionala dorreak, pieza bakar arinak, altxatzeko errazak, oinarri-aztarna txikia

Korrosio eta hezetasun handiko kostaldeko / gatz ihinztatutako eremuak → erabili zinc-geruza lodiko tentsio handiko altzairu galbanizatua tutu-dorreak, zink-geruza ≥100μm, korrosioaren aurkako bizitza asko luzatuz

Izotz astunak / izotzez estalitako eremuak izotz lodiera > 10 mm → erabili tentsio handiko altzairu galbanizatuzko hodi sendotua. dorreak, materialaren sekzio nagusia handitzea, izotzaren aurkako gainkarga-gaitasuna hobetzea

Haize handiko / tifoien eremuak diseinuko haize-abiadura > 35 m/s-ekin → erabili haize-erresistentzia handiko tentsio handiko altzairu galvanizatua hodi-dorreak, optimizatu taper eta egitura haize-karga murrizteko

Espazio mugatua eta baldintza estetiko handiak dituzten hiri/parke eremuak → oinarri estuko goi-tentsioko galbanizatua erabili altzairuzko hodien dorreak, aztarna txikia, diseinu sinplea eta estetikoki atsegina

Zirkuitu kopuruaren araberako hautaketa

Zirkuitu bakarra: Ohiko tentsio handiko altzairu galbanizatuzko hodi-dorreak, egitura sinplea, ekonomia optimoa

Zirkuitu bikoitza: Zirkuitu bikoitzeko goi-tentsioko altzairu galbanizatutako hodi-dorreak, korridoreen lekua aurrezten dute, hirietarako egokiak eremuak eta lurrik gabeko eskualdeak

Zirkuitu anitzeko / zirkuitu anitzeko dorre berean: Tentsio handiko korridore trinkoetarako, erabili zirkuitu anitzeko goi-tentsio handiko altzairu galbanizatuzko hodi-dorreak.

Ohiko galderak

Zeintzuk dira tentsio handiko altzairu galvanizatutako hodien dorreen abantailak angelu altzairuzko dorreekin alderatuta?

Presio handiko altzairu galbanizatutako tutu-dorreek sekzio-tolestearen zurruntasun handiagoa dute eta haizearen erresistentzia txikiagoa dute koefizientea, haizearen eta lurrikararen aurka indartsuago eginez; eskatzen duen lurzoruaren 1/3tik 1/2ra baino ez dute hartzen angelu altzairuzko dorreak, lur-kostuak aurreztuz; itxura txukuna dute, korrosioarekiko erresistentzia iraupen luzeagoa eta txikiagoa mantentze-baldintzak.

Nola bermatzen da beroko galvanizazioaren kalitatea? Zein da zerbitzu-bizitza?

Anbang presio handiko altzairu galbanizatutako tutu-dorreek GB/T 13912 beroan galbanizazio prozesua erabiltzen dute estandar nazionala, ≥85 μm-ko zink-geruzaren lodiera duena, eta unitate bakoitza hirugarren batek probatzen du.

Kanpoko baldintza normaletan, korrosioarekiko erresistentzia iraupena ≥30 urtekoa da, eta diseinuaren iraupen orokorra ≥50 urtekoa da.

Zeintzuk dira presio handiko altzairu galbanizatutako tutu-dorreen ekoizpen-zikloa eta instalazio-zailtasuna?

Presio handiko altzairu galbanizatutako tutu-dorre konbentzionalak lote bakarreko produkzio-zikloa du 15-30 egunekoa; hura brida-konexioak segmentatu eta tokian tokiko torlojuen muntaketa erabiltzen ditu, ekipamendu handi edo konplexurik behar ez duena. Normala eraikuntza taldeek instalazioa gidaritzapean burutu dezakete, instalazioaren eraginkortasuna hori baino %50 handiagoarekin angelu altzairuzko dorreak.

Presio handiko altzairu galbanizatutako tutu-dorreak pertsonalizatu al daitezke lur berezietarako?

Bai. Altuera handia, izotz astuna, kostaldeko gatz-ihindura eta lurrikarak jasateko joera duten eremuetan oinarrituta, presio handiko altzairu galbanizatutako dorreen materiala, horma-lodiera, zimendu mota eta egitura-indarra doitua izan, eta diseinurako soluzio dedikatu bat eman daiteke.

Zer zerbitzu sartzen dira presio handiko altzairu galbanizatuzko hodi-dorreen erosketak?

Diseinua, ekoizpena, garraioa, tokiko instalazio-gidak, 5 urteko bermea eta bizitza osoa barne hartzen ditu. salmenta osteko zerbitzua. Dokumentu tekniko osoak eskaintzen dira, ikuskapen-txostenak eta ziurtagiriak barne adostasuna, eta kalkulu mekanikoko liburuak.
