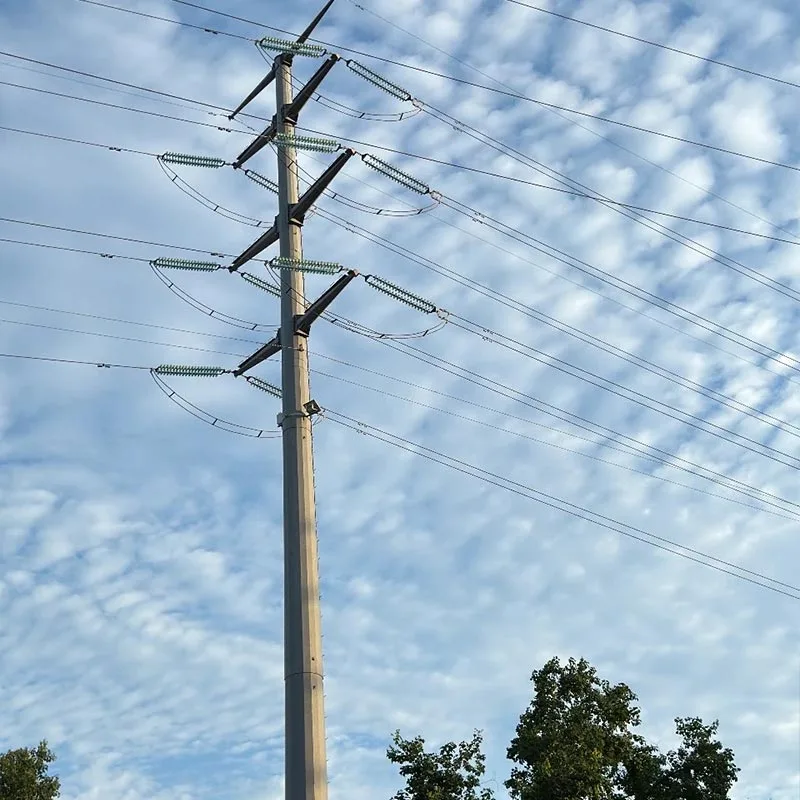

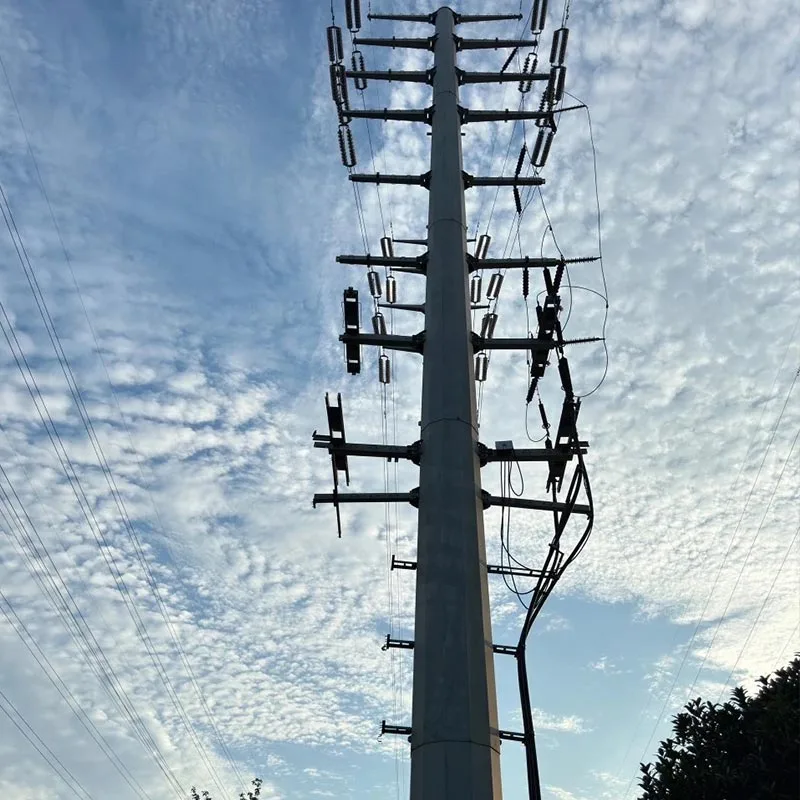

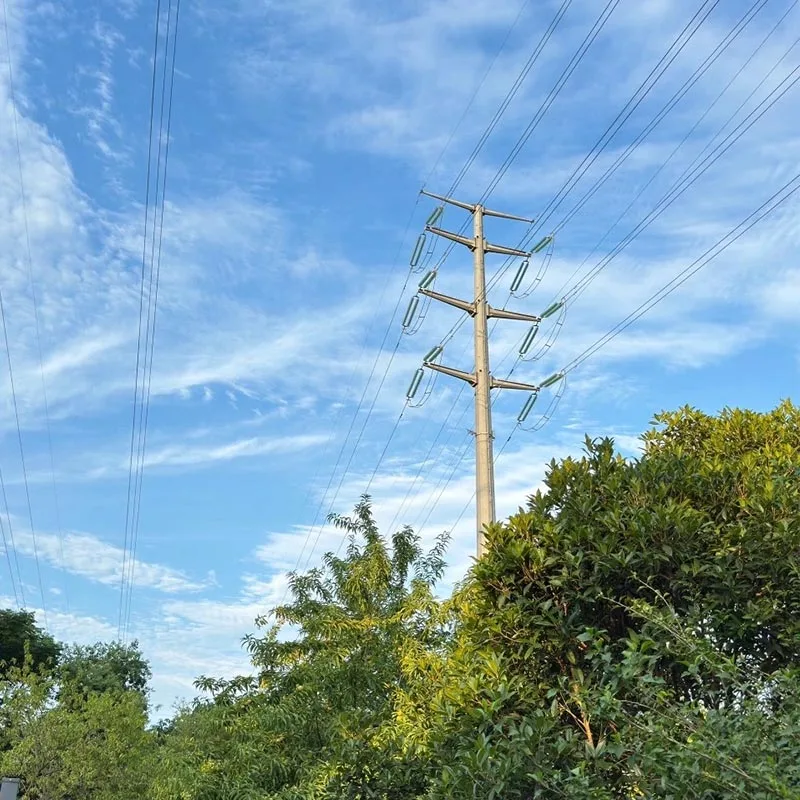

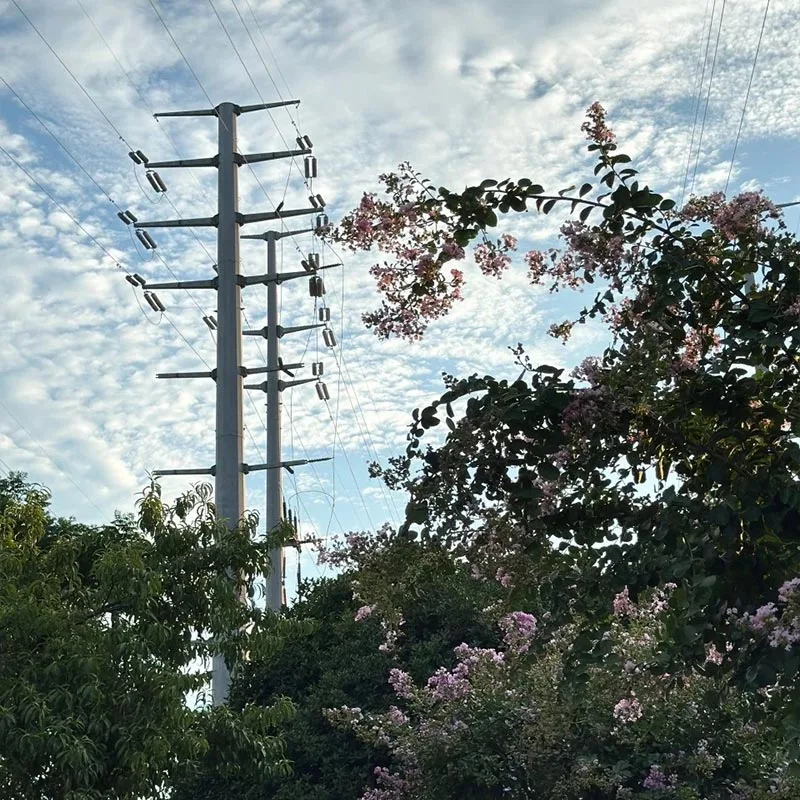

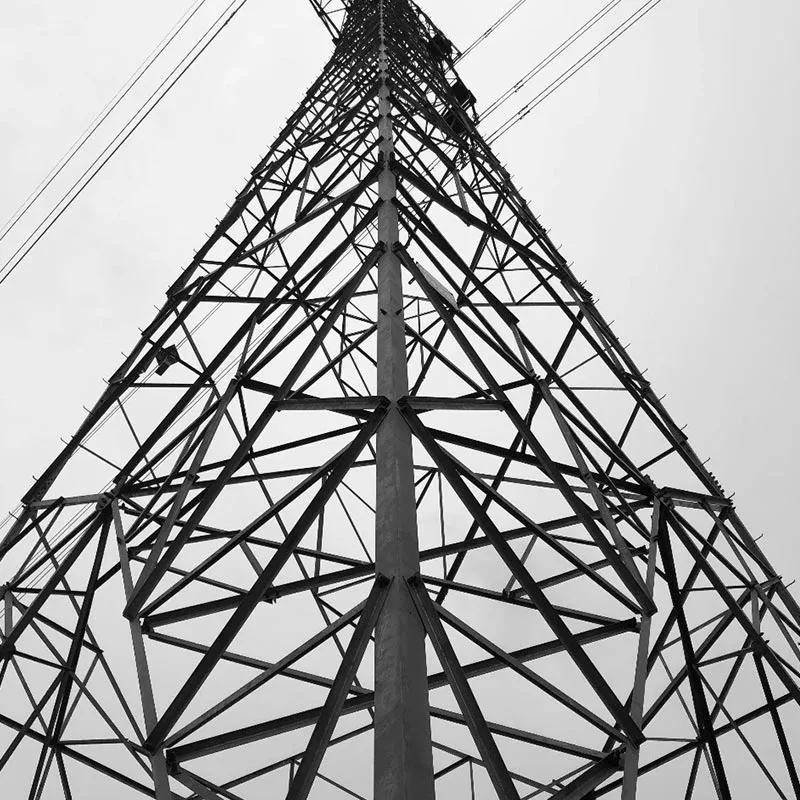

Altzairu Galbanizatuzko Hodiaren Transmisio Dorrea

Qingdao Anbang New Energy-ren altzairu galvanizatuko hodiak transmititzeko dorreek Q355B/Q420 erresistentzia handiko altzairuzko hodiak erabiltzen dituzte oinarri gisa materiala, beroan galbanizazio prozesu orokor baten bidez prozesatua, eta alde anitzeko hodi konikoekin diseinatuta. egiturak.

Korrosioarekiko erresistentzia bikaina, egitura-egonkortasuna, instalazio eraginkorra, abantailak eskaintzen dituzte. eta lurzoruaren erabilera trinkoa. Produktuak asko erabiltzen dira hiriko sare elektrikoetan, mendiko transmisioan, kostaldean eta industrian kutsadura-eremuak, muturreko inguruneetan epe luzerako zerbitzu egonkorra egiteko gai direnak eta oinarrizko laguntza-ekipamenduak dira transmisio proiektu modernoak.

Produktuaren abantailak

Iraunkortasun handia

Altzairuzko hodi galvanizatuzko transmisio-dorreek bero-murgiltze orokorra hartzen dute galbanizatua, zink geruza ≥85μm-ko lodiera duena, isolamendu fisikoa eta babes elektrokimikoa osatuz.

Kanpoan zerbitzu-bizitza 30 urte baino gehiagokoa da, ingurune gogorretarako egokia, hala nola kostaldeko eremuetarako, gatz-laino handiko eta industriarako. kutsadura.

Egitura egonkorra

Hodi-etalek tentsio banaketa uniformea eta tolestura handia dute zurruntasuna. Haizearen erresistentzia koefizientea angelu-altzairuzko dorreak baino % 20-40 txikiagoa da.

11. maila indartsu jasan dezake haizeak, 8 graduko lurrikarak eta izotz karga handiak, muturreko baldintzetan egonkortasun bikainarekin.

Eraikuntza eraginkorra

Fabrikan aurrefabrikatutako egitura segmentatua brida-torloiarekin konexioek tokian muntaketa azkarra ahalbidetzen dute eskala handiko igogailurik gabe.

Eraikuntza-denbora murrizten da %50, proiektuaren kostuak nabarmen murriztuz.

Egokigarritasun zabala

Altzairuzko hodi galvanizatuzko transmisio-dorreek egitura trinkoa dute, aurrezteko lurren %50 inguru altzairuzko dorre angelu tradizionalekin alderatuta.

Hiri-lursail estuetarako, mendietarako, kostaldeko egokia eremuak, eta beste lur konplexu batzuk, 5 eta 150 metro arteko altueran pertsonalizagarriak.

Kalitate fidagarria

Erresistentzia handiko altzairuz egina, ekoizpenak estandar nazionalak betetzen ditu GB 50545 eta DL/T 5154 bezala, prozesu osoko kalitate-kontrolarekin soldadura-ikuskapena eta zink-geruzaren probak barne. Erabat errendimendu kualifikatua eta egonkorra.

Nola aukeratu eredua

Hautatu tentsio-mailaren arabera

10kV-35kV: Erabili zirkuitu bakarreko altzairu galbanizatutako transmisio-dorreak, 15-30 m-ko altuera, 6-10 mm-ko horma-lodiera, egokia. hirietako eta parkeetako behe tentsioko lineaetarako.

110kV–220kV: Erabili zirkuitu bikoitzeko / zirkuitu anitzeko altzairu galbanizatutako transmisio-dorreak, 30-60 m-ko altuera, horma-lodiera 10-16 mm, tentsio ertain eta altuko transmisio beharrak asetzeko.

500 kV eta gehiago: Erabili ultra-altuko altzairu galbanizatutako transmisio-dorre bereziak, 60-150 m-ko altuera, horma-lodiera 16-20 mm, luzerako, distantzia ultraluzeko transmisiorako egokia.

Ingurumen-baldintzen arabera hautatzea

Kostaldeko / Korrosio handiko eremuak: Aukeratu korrosioarekiko erresistenteak diren altzairu galbanizatuzko transmisio-dorreak zinkarekin ≥100μm-ko estaldura gatz-ihinztatzearen erresistentzia hobetzeko.

Haize Indartsua / Eremu Sismikoak: Egitura armatuak hautatzea, sekzioa eta hormaren lodiera optimizatu haizea hobetzeko eta lurrikararen erresistentzia.

Lur menditsua / Konplexua: Aukeratu altzairu galbanizatuzko transmisio-dorre arinak eta estu-estuak egokitzeko garraio eta instalazio baldintzak.

Helburu funtzionalaren arabera hautatzea

Dorre zuzenak: Linearen zati zuzenetarako erabiltzen da, haize-karga bertikalak eta horizontalak jasaten dituena.

Tentsioa / Angelu Dorreak: Lerroaren norabide aldaketak eta tentsioa bihurtzeko erabiltzen da, tentsio desorekatua jasanez.

Terminala / Crossing Towers: Linearen hasiera/amaierarako eta ibaiak edo errepideak zeharkatzeko erabiltzen da, handiagoa eskatzen duena karga-gaitasuna.

Gure Zerbitzuak

Pertsonalizatutako Diseinua: Gure talde profesionalak diseinu pertsonalizatuak eskaintzen ditu altzairu galbanizatuko hodi bidezko transmisio-dorreetarako tentsio-mailetan, lurzoruan eta eguraldi-baldintzetan oinarrituta, hainbat proiekturen beharrak asetzeko.

Prozesu osoko fabrikazio adimenduna: CNC ebaketaz, soldadura automatikoz hornitutako gure fabrika modernoarekin, eta beroan galvanizatzeko produkzio-lerroak, prozesu osoko kalitate kontrola lortzen dugu lehengaietatik amaitu arte produktuak, hilero 5.000 tonatik gorako ekoizpen-gaitasuna dutenak.

One-Stop Bidalketa: Zerbitzu integratuak eskaintzen ditugu, besteak beste, ekoizpena, garraioa, tokiko instalazioaren orientazioa, eta prestakuntza teknikoa, proiektuaren ezarpen eraginkorra bermatuz.

Salmenta Osteko Bermea: 15 urteko bermea, 24 orduko erantzun teknikoa eta aldizkako ikuskapena eta mantentze-lanak produktuen arazoei aurre egiteko bere bizitza-ziklo osoan.

Erabiltzeko neurriak

Instalatu aurretik, egiaztatu altzairu galbanizatuko transmisio-dorrearen plaka marrazkiarekin bat datorrela parametroak, eta ikuskatu dorrearen gorputza, bridak eta torlojuak deformaziorik edo kalterik gabe daudela, guztiak ziurtatuz. osagarriak osatuta daude.

Erabili nylonezko sokak altxatzeko, estaldura galbanizatua ez urratzeko; instalazioan zehar desbideratze bertikala ≤1/1000 izan behar du, eta brida-torlojuak momentuaren arabera estutu behar dira konexio fidagarria bermatzeko.

Dorrearen zimenduak C30 hormigoizko oin independentea erabili behar du aingura-torloju txertatuak dituena, eta lurrarekin. erresistentzia ≤10Ω izan behar du. Probatu aldian-aldian lurrerako sistemaren eraginkortasuna.

Guztiz debekatuta dago altzairu galbanizatuko transmisio-dorrearen gainazalean soldadura edo moztea. Aldaketa bada beharrezkoa da, berriro aplikatu behar da korrosioa babesteko beroan galvanizatuz.

Egiaztatu aldian-aldian zink estalduraren osotasuna, torlojuaren estutasuna eta egitura-deformazioa; urtean kostaldeko/korrosio handiko eremuak, ikuskatu sei hilean behin eta berehala konpondu kaltetutako zink-estaldurak.

Langile ez-profesionalek erabat debekatuta dute altzairu galbanizatuko transmisio-dorrera igotzea. Abisua "Tentsio handiko arriskua, urrundu" bezalako seinaleak jarri behar dira dorrearen inguruan, distantzia segurua mantenduz.
