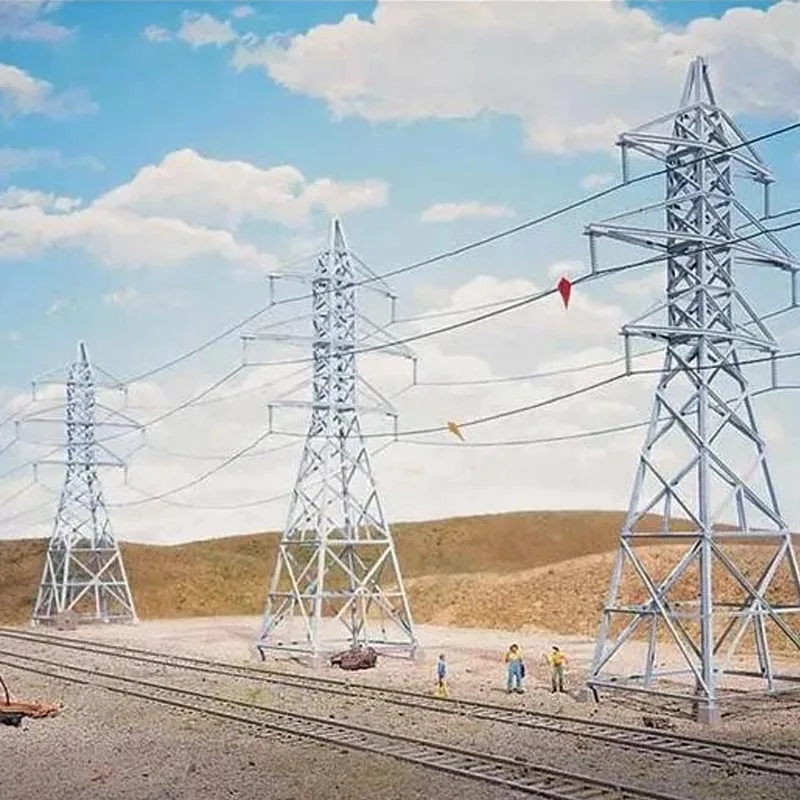

Angelu Galbanizatua Altzairu Transposizio Dorrea

Qingdao Anbang New Energy-ren Angelu Galbanizatuko Altzairu Transposizio Dorreak indar handiko estandar nazionala hautatzen du altzairu galbanizatua karga-jasateko osagai gisa. Egitura orokorra optimizatu da profesionala kalkulu eta diseinu mekanikoak, batez ere 110 kV eta 500 kV arteko tentsio handiko eta ultra-altuko AC transmisiorako lerroa eszenatokiak, eroale trifasikoen desfase ordenatua lortzeko bereziki erabiltzen direnak.

Eraginkorki zuzentzen du Distantzia luzeko transmisioan eroaleen antolamendu asimetrikoak eragindako arazoak, hala nola, kapazitibo desorekatua korrontea, linearen galera gehiegizkoa, tentsioaren gorabeherak eta erreleen babesaren anomaliak, eta horrela sare elektrikoa hobetuz iturburutik transmisioaren eraginkortasuna eta epe luzerako funtzionamendu segurua, egonkorra eta fidagarria bermatuz transmisio-sistema.

Produktuak korrosioaren aurkako galvanizazio-prozesu heldua erabiltzen du osoan zehar, zink geruza uniforme eta trinko batekin. biziki atxikitzen dena, korrosioaren eta zahartzearen erresistentzia asko hobetuz eta gogor eta konplexuetara egokituz. inguruneak hala nola, kostaldeko gatz handiko lainoa, industria-kutsadura-guneak eta elur-klima hotzak.

Qingdao Anbang New aprobetxatuz Energiaren ekoizpen-oinarri modernoa, estandarizatua eta fabrikako doitasuneko fabrikazioa lortzen da, kalitate zorrotzarekin kontrol-prozesuak lehengaien ebaketa, puntzonaketa eta soldaduratik galvanizatu eta proba-muntatzeraino aplikatzen direnak, osagaien zehaztasuna eta koherentzia modu eraginkorrean bermatuz.

Altzairu galbanizatutako angelu-altzairu-dorre hau guztiz molda daiteke tentsio-maila, lur-baldintzetara, eta linearen diseinu-eskakizunak, eta egitura-indarra eta haizearen eta lurrikararen erresistentzia bikaina eskaintzen duen bitartean gainera lekuan muntatzeko erosotasuna eta etorkizuneko mantentze-erraztasuna kontuan hartzen ditu, seguru, eraginkor eta errentagarri bihurtuz. hobetsitako irtenbidea hainbat transmisio linearen fase-aldaketaren eraberritze eta eraikuntza berrien proiektuetarako.

Oinarrizko Abantailak

Korrosioarekiko erresistentzia, zerbitzu-bizitza luzea

Beroko galvanizazioa erabiltzen du zink geruza batekin ≥85μm lodiera, hesi fisikoa eta elektrokimikoa eskaintzen dituen babes-geruza trinkoa osatuz. babesa.

Kanpoko mantentzerik gabeko bizitza 30 urte baino gehiagokoa da, ingurune gogoretarako egokia, hala nola kostaldeko eta industriaguneak.

Egitura egonkorra

Erresistentzia handiko Q235/Q345 altzairu galbanizatuz egina oinarrizko materiala, sarearen diseinuarekin.

Haizearen erresistentzia ≥30 m/s, izotz estalduraren erresistentzia ≥8 mm, intentsitate sismikoa 8, karga-eskakizunak betetzea lur konplexuetan eta muturreko kliman.

Mantentze erosoa

Angelu Galbanizatu Altzairu Transposizio Dorreak erabilera fase-bereizketaren diseinu modularra, kable kablerik gabe trifasikoko eroaleen kommutazio zehatza ahalbidetzen duena.

The egitura sinplea da, eraikuntza eta mantentze-eraginkortasuna nabarmen hobetuz.

Fabrikazio Fabrikazioa eta Kalitate Kontrola

Qingdao Anbang New Energy bere fabrikaren jabea da, guztiz ekoizpen estandarizatua. Lehengaien ikuskapenetik galvanizazio eta muntaketa amaitu arte, prozesua zorrozki estandar nazionalak jarraitzen ditu, angelu galbanizatutako altzairuzko fase-aldaketa-dorre bakoitzaren errendimendu koherentea bermatuz.

Pertsonalizazio malgua

Dorre mota, altuera eta fase-aldaketa metodoa izan daiteke Lineako tentsio mailaren, tartearen distantziaren eta lur-baldintzen arabera pertsonalizatua, potentzia ezberdinetarako egokia transmisio linearen fase-aldaketa proiektuak.

Produktuen lan-printzipioa

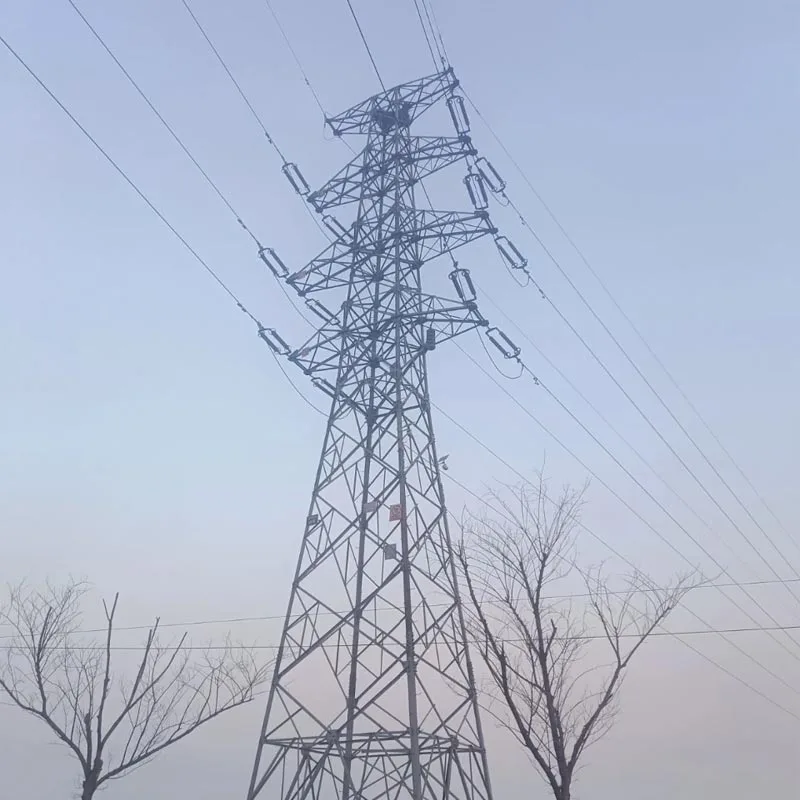

Galbanizatutako angelu altzairuzko desfasearen dorrea energia transmisio-lerroetan erabiltzen den dorre espezializatua da fasea eroale trifasikoen trukea.

Distantzia luzeko AC transmisio-lineetan, eroale trifasikoak eragin ditzakete korronte kapazitibo desorekatuak antolamendu asimetrikoaren ondorioz, sarearen galerak areagotzea, funtzionamendu faltsua eragiten duena. erreleboa babesa eta beste gai batzuk.

Dorreak eroaleen esekidura-puntuak antolatzen ditu etan dorrearen gorputzean altuera eta posizio desberdinak, A, B eta C fase-eroaleek posizioak ordenatuta trukatzeko aukera emanez bezala dorretik pasatzen dira.

Honek aldizkako fase-aldaketa lortzen du, korronte kapazitibo trifasikoak orekatzen ditu, linearen galerak murrizten ditu, eta transmisioaren eraginkortasuna eta sare elektrikoaren funtzionamendu-egonkortasuna hobetzen ditu.

Bere muina oinarritzen da altzairu galbanizatuaren erresistentzia eta egonkortasun handian, eroaleen tentsioa eta tartea betetzen direla ziurtatzeko segurtasuna estandarrak fase-aldaketa prozesuan.

Produktuaren xehetasunak

Osagaien prozesamendua

Galvanizatutako Angelu Altzairuaren Transposizio Dorrearen angelu-altzairu osagai guztiak zehatz-mehatz moztu, zulatu eta tolestuta daude, GB/T 9787-ren araberako dimentsio-perdoiekin muntaia ziurtatzeko. zehaztasuna.

Korrosioaren babesa

Herdoila kendu ondoren, osagaiak zink urtuan murgiltzen dira 450-460 °C-tan, estaldura uniformea duen zink-burdina aleazio geruza bat osatuz, galtzerik gabeko plakatzerik edo zink-bultorik gabe. Hildako txokoak, esaterako torloju-zuloak eta soldadurak guztiz babestuta daude.

Dorrearen Egitura

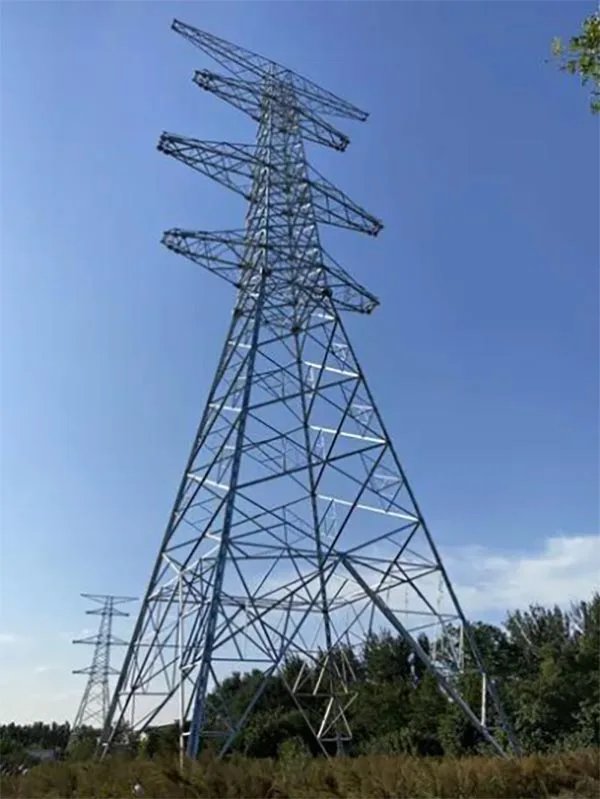

Dorreak sare-truss-egitura bat erabiltzen du, nagusiaren diseinu arrazoizkoa duena kideak, diagonalak eta gurutze-besoak, argi eta garbi definitutako esfortzu-bideak eta fase-aldaketaren esekiduraren kokapen zehatza fase-aldaketan eroaleen tarte segurua bermatzeko puntuak.

Osagarrien konfigurazioa

Beroan galbanizatutako torlojuak, zirrindolak, oinetako iltzeak, eskailerak eta dorrearekin bat datozen korrosioarekiko erresistentzia duten beste osagarri batzuk, korrosio elektrokimikoa saihestuz.

Fabrikaren Ikuskapena

Galbanizatutako altzairuzko angelu-altzairu-dorre bakoitzak dimentsioa jasaten du ikuskapena, mekanikoa probak, lodiera galbanizatuak neurtzea eta probako muntaia egiaztatzea, eta ondoren bakarrik utzi daiteke fabrikatik proba hauek gainditzea.
