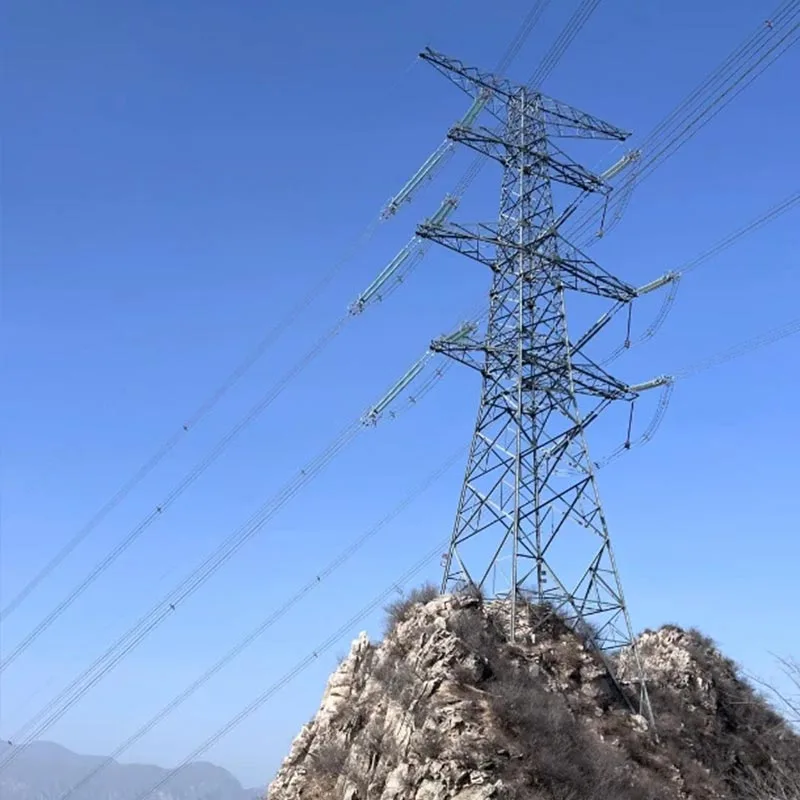

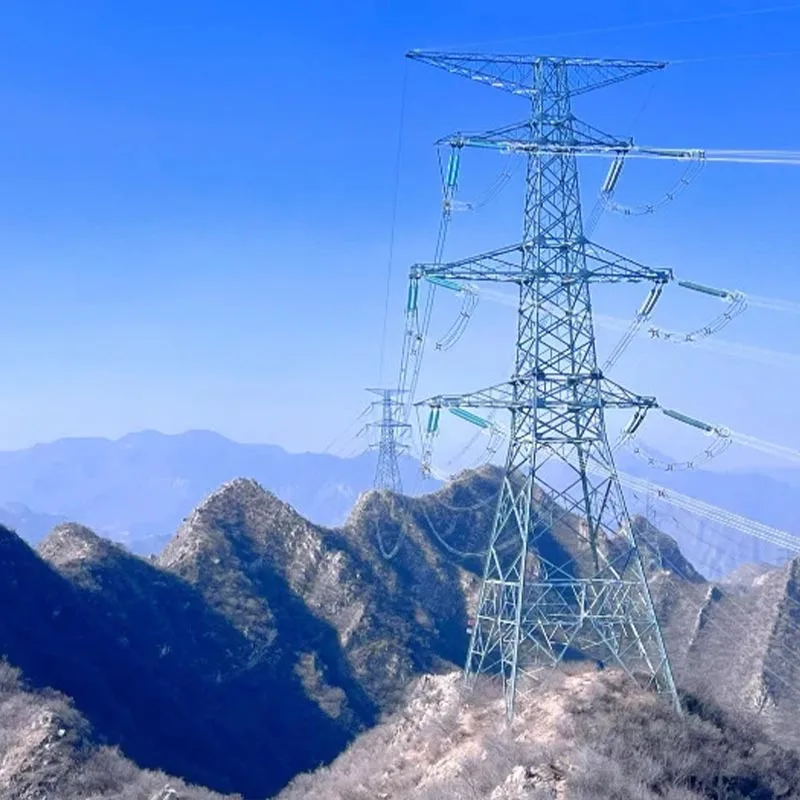

Altzairu Galbanizatuzko Hodi Sarearen Dorrea

Qingdao Anbang New Energy fabrikatzaile fidagarria da, gure altzairu galvanizatuzko hodien sareko dorreak kalitate handiko erresistentzia handiko altzairuzko hodiekin eginda daude. doitasuneko soldadura eta beroan galvanizatzeko prozesuak, euskarri-egitura arinak eta erresistentzia handikoak osatuz.

Konbinatuz sarearen diseinua galvanizazioaren korrosioarekiko erresistentzia duen, asko erabiltzen dira potentzian, energia berrian eta komunikazioan eremuak.

Tokiko Txinako fabrika batek zuzenean hornitzen dituen produktuak direnez, altzairu galbanizatuzko sareko dorreek egiturazko ezaugarriak dituzte egonkortasuna, haizearen eta lurrikararen erresistentzia, korrosioaren iraunkortasuna eta espazioaren eraginkortasuna.

Neurrira diseinatu daitezke eszenatoki ezberdinen arabera, 110kV-1000kV goi-tentsioko transmisiorako baldintzak betez eta hainbat kanpoko laguntza aplikazioak, industriaren estandar nazionalak guztiz betez eta bai kalitatea eta bai kalitatea lortuz kostu-eraginkortasuna.

Zergatik aukeratu Anbang altzairu galvanizatuko hodi sareko dorreak?

Kalitate kontrolagarria osoan zehar

Gure ekoizpen-oinarri estandarizatu handia Qingdaon, Txinan, independentean ikertzen, ekoizten eta ikuskatzen du altzairu galvanizatuzko hodien sareko dorreen prozesu osoa.

Lehengaien erosketatik, altzairuzko hodien ebaketa, soldadura muntaketa eta beroan galvanizatu arte tratamendua, guztiak ISO9001 kalitate sistemaren pean gauzatzen dira, azpikontratazioa baztertuz.

Galbanizatutako altzairuzko hodi bakoitza Sare-dorreak kalitate-ikuskapen zorrotz ugari jasaten ditu dimentsio zehatzak eta errendimendu estandarra ziurtatzeko.

Segurtasuneko oinarri sendo bat eraikitzea

Nagusia materialak Q345B/Q355B aleazio baxuko erresistentzia handiko altzairuzko hodiak dira. Soldatzeak arku urpeko soldadura erabiltzen du, gasez babestuta soldadura, eta beste teknika bikain batzuk, soldadura oso eta sendoekin.

Beroan galvanizatzeko prozesua zorrotz jarraitzen du GB/T 13912 estandarrak, zink geruzaren lodiera ≥85μm batekin, altzairu galbanizatuzko tutu sarearen dorre oso sendoa dela korrosioarekiko erresistentzia.

Kanpoko korrosioarekiko erresistentzia 30 urte baino gehiagokoa da, hainbat ingurune gogoretarako egokia.

Eszenatoki anitzeko beharretarako egokia

Galbanizatutako altzairuzko tutu sarea dorreak truss sarearen egitura espaziala hartzen du. Dorre tradizionalekin alderatuta, arinagoa da, haize txikiagoa du erresistentzia, 30-45 m/s-ko haize-abiadura jasan dezake, 8 graduko intentsitate sismikoko erresistentzia du eta okupatzen du. dorre arrunten aztarna 1/3 baino ez.

Arintasuna eta egonkortasun handia konbinatzen ditu, malgutasunez egokituz menditsuak, kostaldekoak, hirikoak eta bestelakoak.

Zerbitzu pertsonalizatuak

Fabrikaren diseinu profesionalaren laguntzarekin taldea, altzairu galbanizatutako tutu sareko dorreak tentsio mailaren, altueraren, lurren eta kargaren arabera pertsonaliza daitezke. eskakizunak, mota desberdinak estaltzen ditu, hala nola zuzenak, izkinakoak, terminalak eta luzerakoak, hain zuzen proiektu bakoitzaren behar pertsonalizatuak.

Kostu-eraginkortasun handia eta kate osoko zerbitzua

Fabrika zuzenean hornidura-ereduak tarteko loturak ezabatzen ditu, altzairu galbanizatuzko tutu sarearen kontratazio kostua asko murrizten du dorreak.

Aldi berean, leihatila bakarreko zerbitzuak eskaintzen ditugu diseinutik, ekoizpenetik, garraiotik, instalaziotik salmenta ostekoa, proiektuaren zikloak laburtzea, bezeroen funtzionamendu eta mantentze-kostuak murriztea eta jarraipena egitea talde profesionalak osoan zehar, kontratazio eta eraikuntza prozesu osoa konponduz.

Gure Zerbitzuak

Aurrediseinuko Zerbitzuak

Gure diseinu-talde profesionalak ondo ulertzen ditu proiektuaren baldintzak eta lur, eguraldia eta tentsio-parametroak konbinatzen ditu altzairu galbanizatuko hodietarako diseinu pertsonalizatuko irtenbideak emateko sare-dorreak, kalkulu mekanikoen txostenak eta zimenduen diseinu-planoak.

arteko bateragarritasun zehatza bermatzen dugu produktua eta proiektua, egitura-diseinua optimizatzea dagokien arauen arabera, eta segurtasuna bermatzea eta kostu-eraginkortasuna.

Fabrikazio Zerbitzuak

Fabrikako ekoizpen estandarizatua ikus-kontrol osoarekin, zorrozki lehengaien kalitatea eta ekoizpen-prozesuak kontrolatzea.

Prozesu bakoitza profesionalki ikuskatzen da ziurtatzeko dimentsioak zehatzak dira, soldadura-junturak kualifikatuak dira eta galvanizazioa geruzak estandarrak betetzen ditu.

Kalitatearen ikuskapen-txosten osoak eta adostasun-ziurtagiriak ematen dira.

Logistika eta Garraio Zerbitzuak

Nazio mailan puntuz puntu entrega. Tamainaren arabera eta altzairu galbanizatuzko tutu sareko dorrearen osagaien pisua, ontzi segmentatua eta garraio profesionala ibilgailuak erabiltzen dira, kalteak ekiditeko babes-neurri osoekin, produktuak oso-osorik entregatzen direla ziurtatuz eraikuntza-guneak, bereziki egokiak diren eremu menditsuetarako, urruneko edo garraiatzeko zailak diren guneetarako.

Instalazioen Orientazio Zerbitzuak

Esperientziadun ingeniari teknikoak tokian tokiko orientazio eske bidaltzen dira altxatzeko, muntatzeko eta finkatzeko eraikuntza.

Instalazio zehatza eskuliburuak eskaintzen dira eraikuntza-prozesuak estandarizatzeko, hainbat instalazio-arazo konpontzeko eta ziurtatzeko eraikuntzaren segurtasuna eta eraginkortasuna.

Instalazioak jasotzeko eskakizun bereziak ere bete ditzake, hala nola, bikoitza garabiak.

Salmenta osteko Mantentze Zerbitzuak

5 urteko bermea eta bizitza osorako mantentze-zerbitzua eskaintzen dugu.

Aldian-aldian jarraipena egin altzairu galbanizatuzko hodi sareko dorreen egoera operatiboa, berehala identifikatu segurtasun arriskuak, azkar erantzun konponketa beharrak, eta mantentze-zerbitzuak eskaintzea, hala nola galbanizazioa zaharberritzea eta torlojuak estutzea produktua zabaltzeko iraupena eta epe luzerako proiektuaren funtzionamendu egonkorra bermatzea.

Hautaketa Gomendioak

(1) Tentsio-mailan oinarritutako hautaketa-gomendioak

110kV Transmisio/Banaketa Sarearen eszenatokia: Mota zuzeneko altzairu galbanizatuzko hodi arina sare-dorreak gomendatzen dira, ahal izanez gero 21 m-tik 42 m-ko altuerak dituztenak, triangeluarra/koadrangeluarra erabiliz. sare-egiturak. Material nagusia Q345B da, zink estaldura ≥85μm-ko lodiera duena. Hirirako egokia banaketa-sareak, industria-parkeak eta energia-agregazio-lerro berriak, dorre hauek abantailak eskaintzen dituzte diseinu arina, aztarna txikia eta eraikuntza erosoa, kontratazioa modu eraginkorrean kontrolatuz eta eraikuntza kostuak.

220 kV-ko eskualdeko bizkarrezurreko sarearen eszenatokia: Altzairu galbanizatuzko hodi zuzen/tentsio-mota estandarra sare-dorreak gomendatzen dira, 30 m-tik 63 m-ra bitarteko altuera dutenak. Sare-nodoen diseinua optimizatuta dago egitura-zurruntasuna hobetzea. Material nagusia Q355B da, hiriko eraztun sareetarako egokia, ibai/bidegurutzeetarako proiektuak, eta mendiko transmisio-lineak, karga-gaitasuna eta ekonomia orekatuz. Lerro izkinarako eskakizunak, altzairu galbanizatutako altzairuzko hodi-sare-dorreak erabil daitezke.

500 kV eta gorago Ultra/Gehiago Tentsioko eszenatokia: Karga handiko tentsio motakoa, zirkuitu bikoitzeko/zirkuitu anitzeko altzairu galbanizatuzko tutu sareko dorreak gomendatzen dira, 54 m-tik gorako altuera dutenak. 100m. Material nagusia Q420 erresistentzia handiko altzairuzko hodiak dira, zinkaren estalduraren lodiera ≥90μm-ra igota, eta egitura-tentsioaren diseinua optimizatuta. Probintzien/eskualdeen arteko transmisiorako egokia, zabalgune zabaleko proiektuetarako eta energia-oinarrizko entrega-kanal berriak, altzairu galbanizatutako tutu sareko dorreek gaitasun handia jasan dezaketela bermatuz, tentsio handiko kargak eta egonkor eta fidagarri funtzionatzen dute.

(2) Eszenatokiaren funtzioan oinarritutako hautaketa gomendatua

Transmisio Zuzen Konbentzionalak: 5°-tik beherako angeluak dituzten zuzenak diren zuzenetarako, it gomendatzen da altzairu galbanizatuzko hodi-sare-dorre zuzen estandarrak erabiltzea. Dorre hauek egitura sinplea dute, pisu arina eta kostu baxua, masiboki ekoiztu daitezke, proiektuaren zikloak nabarmen laburtzen dituzte eta lauetarako egokiak dira lautada eta muino leunak bezalako eremuak.

Lerroaren Norabidea/Segmentuaren eszenatokiak: 5°-90° arteko angeluetarako, altzairu galbanizatuzko tutu sarea angeluduna dorreak gomendatzen dira. Lerro-segmentuetarako eta lerro hautsietarako babes-ataletarako, tentsio motako altzairu galbanizatuzko hodietarako sare-dorreak erabili behar dira. Bi motak sare-egitura sendotuak hartzen dituzte alboko tentsioa hobetzeko eta deformazio erresistentzia, linearen segurtasun erredundantzia bermatuz. Geltoki/azpiestazio baten lineako sarreran, terminal motakoa altzairu galbanizatuzko hodi sareko dorreak gomendatzen dira. Egituraren diseinua alde bakarreko kargarako optimizatuta dago egonkortasuna hobetzeko ezaugarriak.

Espazio handiko eszenatoki bereziak: Ibai, autobide, trenbide, haran eta beste zeharketarako eszenatokiak, zabalera handiko altzairu galbanizatuzko tutu sareko dorreak gomendatzen dira. Indar ultra-altukoak dira altzairua, taper eta sare-dentsitate optimizatuarekin haizearen karga eta haizeak eragindako bibrazioa murrizteko, tartea hobetuz gaitasuna. Zink-geruza ere loditzen da kanpoko ingurune konplexuetara egokitzeko.

Energiari eusteko eszenatoki berriak: Oinarri eoliko eta fotovoltaikoko bilketa-lerroetarako, arinak segmentatutako altzairu galbanizatuzko tutu sareko dorreak garraiatu eta muntatzeko errazak dira mendiko edo mendietan basamortuko eremuak. Aerosorgailuen euskarrirako dorreetarako, altzairu-hormigoizko altzairu galbanizatutako altzairuzko tutu-sare pertsonalizatua dorreak karga-gaitasuna eta haizeak eragindako bibrazio-erresistentzia hobetzeko gomendatzen dira, betez Megawatt handiko aerosorgailuen eskakizunak.

Komunikazio/Segurtasun eszenatokiak: Komunikazio-oinarrizko estazioetarako, mugen zaintzarako, baso-suteetarako prebentzioa, eta beste agertoki batzuk, altzairu galbanizatuzko tutu-sare dorre txiki eta funtzio anitzeko gomendatzen dira 15 m-30 m-ko altuerak, ekipamendu erreserbatuak instalatzeko interfazeak eta tximisten babesa eta jarraipena integratua funtzioak. Egitura trinkoa egokia da hiri, urruneko eta beste hainbat eszenatokitarako.

(3) Lurzoruan eta Ingurugiroan oinarritutako hautaketa gomendatua

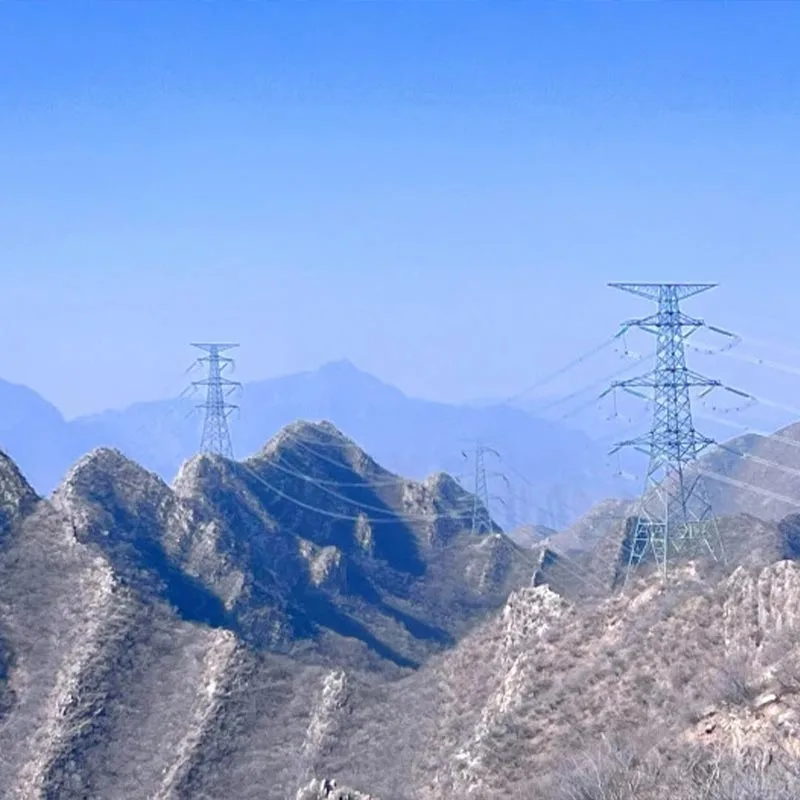

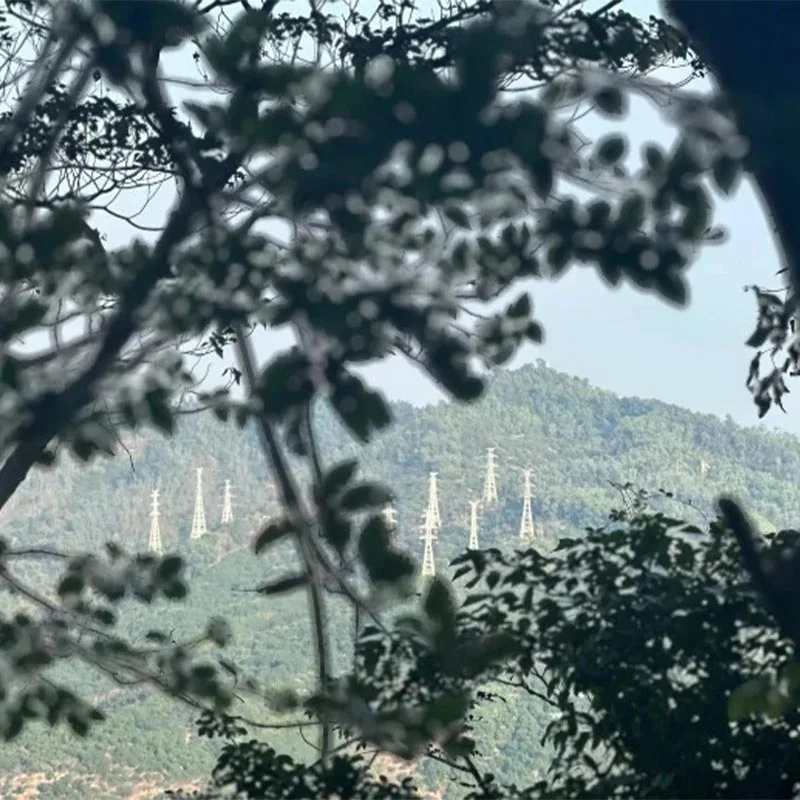

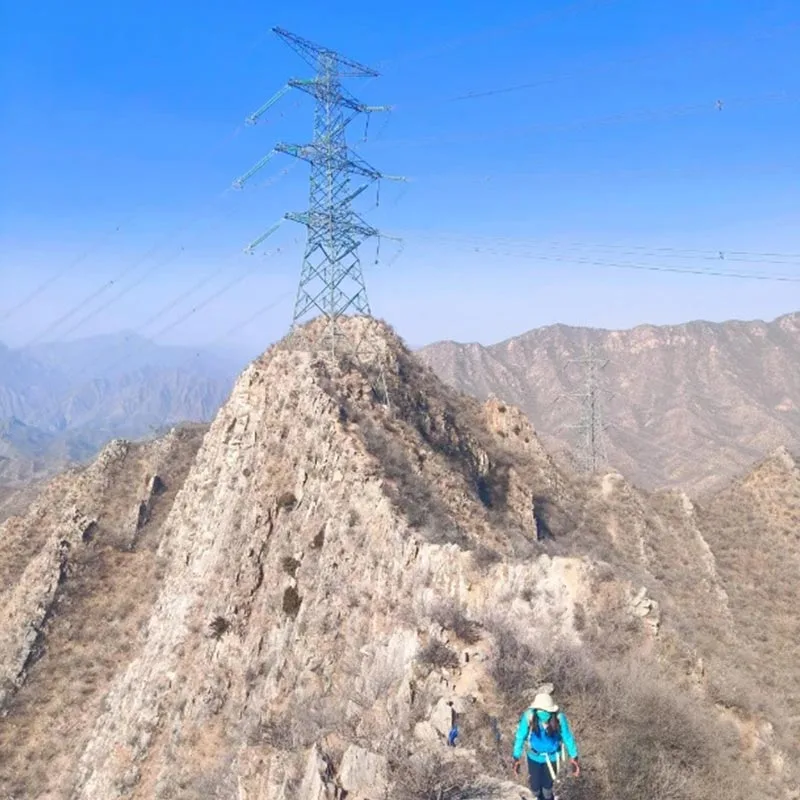

Mendia/Muinoa: Garraio eta muntaketa zaila duten lur aldapatsuetarako, segmentatua altzairu galbanizatuzko hodi sareko dorreak gomendatzen dira. Osagaien tamaina eta pisua optimizatuta daude eta brida azkar egiten dute konexioak erraz garraiatzeko eta lekuan muntatzeko erabiltzen dira. Fundazioaren diseinua indartu egiten da aldapatsuetara egokitzeko lurra eta lur-mugimendua murriztea.

Kostaldeko/Gatz Eremuak: Korrosio handiko, hezetasun handiko inguruneetarako, altzairu galbanizatuzko tutu sarerako zink geruza lodiak dituzten dorreak (≥100μm) gomendatzen dira, korrosioaren aurkako estalduraren aurkako babes bikoitza dutenak. The Sarearen egitura optimizatuta dago haizearen erresistentzia murrizteko, korrosio gaziaren eta tifoien erresistentzia hobetzeko (diseinua haizearen abiadura ≥40 m/s), eta produktuaren iraupena luzatzen du.

Izotz Astuna/Haize indartsuaren eremuak: Izotz-lodiera > 10 mm-ko izotz gune astunetan, galvanizatu armatuak altzairuzko hodi sareko dorreak gomendatzen dira, material nagusien ebakidura eta dentsitatea handituz giltza diagonalak izotz azpian gainkargaren erresistentzia hobetzeko. Diseinuko haize-abiadura > 35 m/s-ko eremuetan, esaterako haize indartsuak eta tifoien eskualdeak, sare-egiturak eta taper optimizatuta daude haize-karga murrizteko eta haizea hobetzeko egonkortasuna.

Hiri/Parke Eszenarioak: Lurzoru mugatua eta paisaia-eskakizun handiak dituzten eremuetarako, oinarri estua altzairu galbanizatuzko hodi sareko dorreak gomendatzen dira. Zeharkako sekzioak optimizatuta daude, oinarri-aztarna ≤2,5㎡, itxura sinplea da, eta galvanizazio geruza uniformea eta estetikoki atsegina da. Hirirako egokia goi-tentsioko eraztun-sareak eta industria-parkearen transmisio-lerroak, lurzoruaren erabilera intentsiboa eta paisaia betez eskakizunak.
