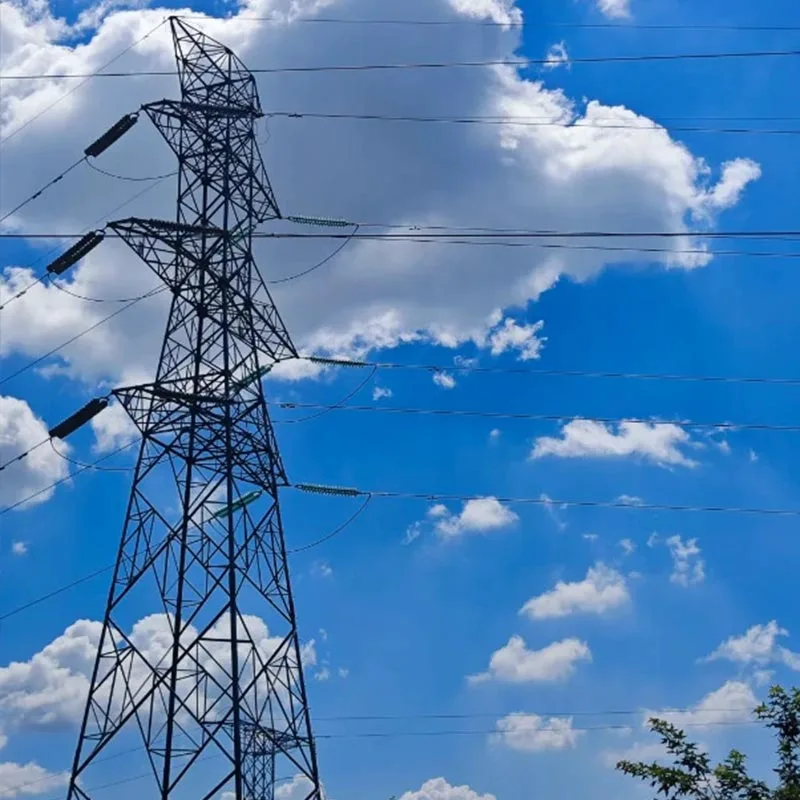

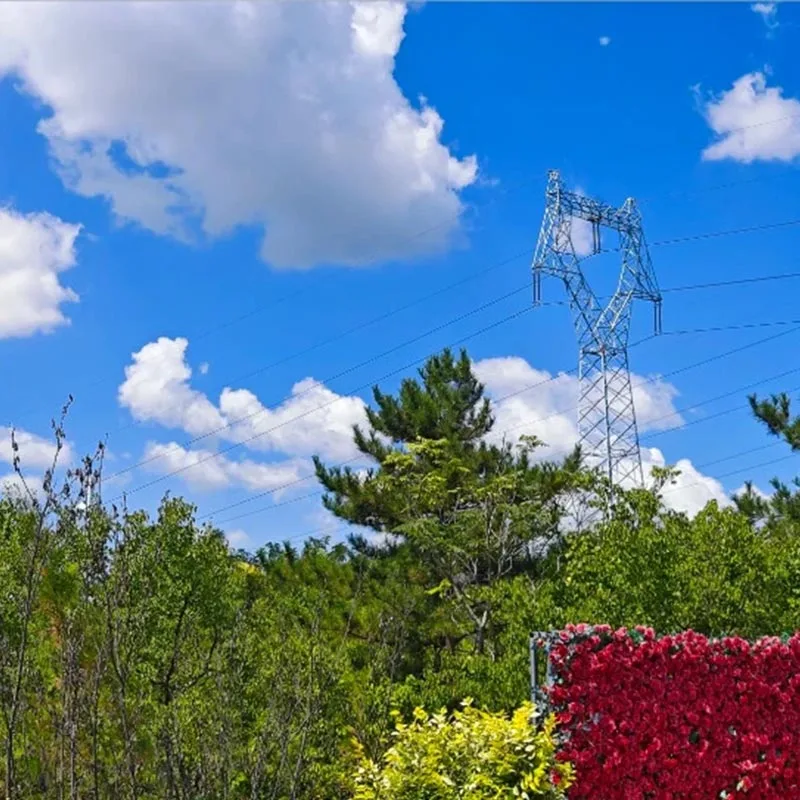

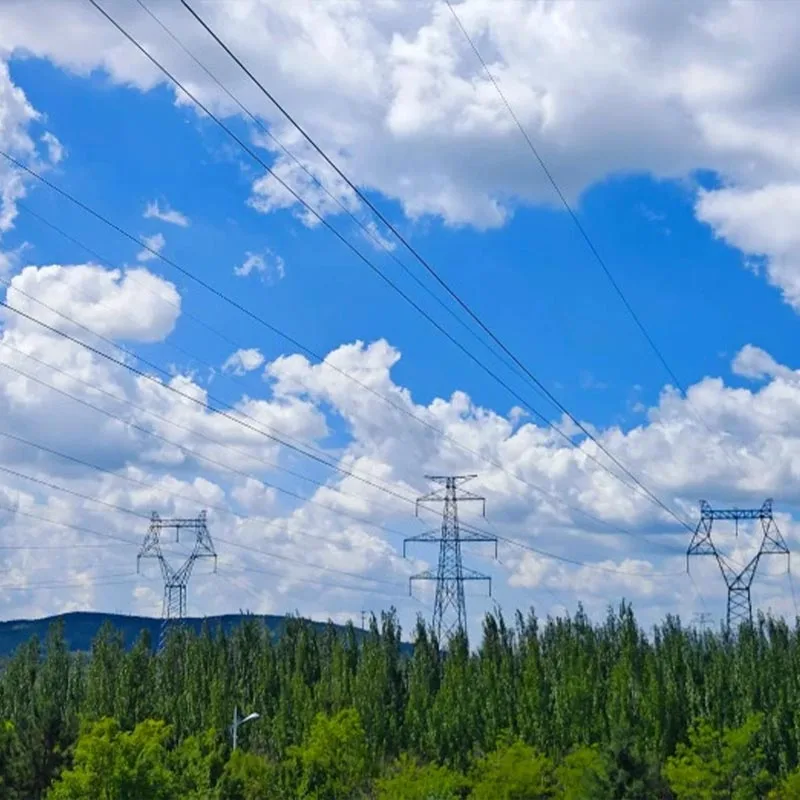

330kV Transmisio Line Angelu Altzairu Dorrea

Qingdao Anbang New Energy-ren 330kV-ko transmisio-lerroaren angelu-altzairuzko dorrea tentsio handiko transmisio-nukleoko ekipamendua da konpainiak modu independentean garatu eta fabrikatu, Txinako energia eraikitzeko beharretan oinarrituta eta aprobetxatuz bere fabrika propioaren ekoizpen abantailak.

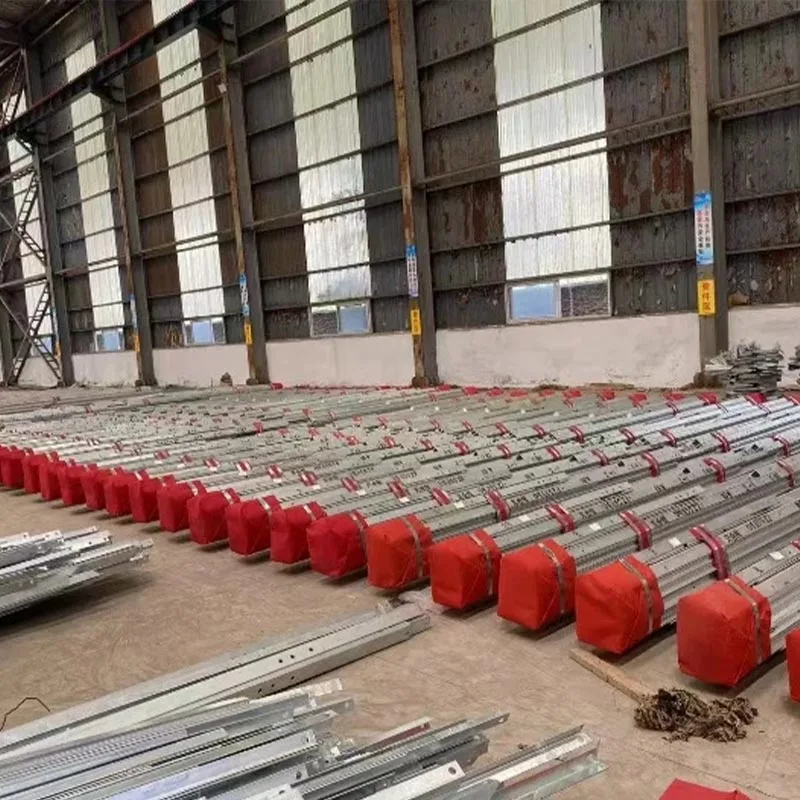

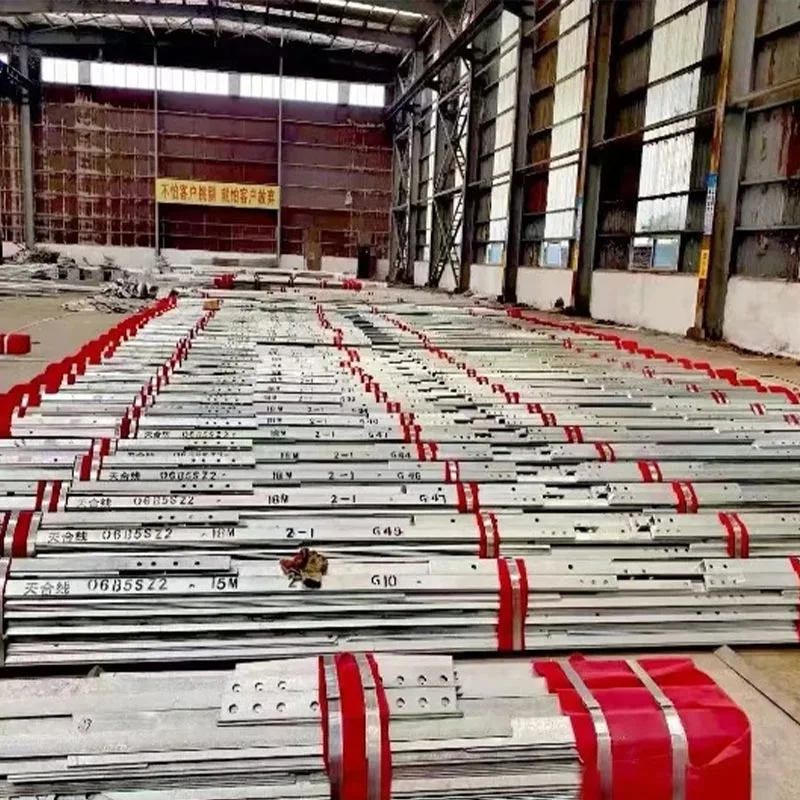

Dorre hau kalitate handiko angelua da Q235B, Q345B eta Q420B altzairua, ebaketa, soldadura, galbanizazio beroan eta beste zorrotz batzuen bidez prozesatutako prozedurak.

Sare-dorre auto-euskarri bat da, altzairu-sekzio bakarreko edo konbinatuak dituzten osagaiak dituena, egitura trinkoa, indar banaketa argia eta karga-transferentzia gardena ditu.

330kV-ko transmisio-lerroaren oinarrizko errodamendu-instalazio gisa, du abantailak, besteak beste, indar handia, egonkortasun handia, haizearen eta lurrikararen erresistentzia, korrosioarekiko erresistentzia eta luzea zerbitzu-bizitza. Hainbat lur konplexuetarako egokia da, hala nola lautadak, muinoak, mendiak eta kostaldeko eremuetarako.

betetzen du Eroaleen instalazioaren eta isolatzaileen esekiduraren oinarrizko baldintzak 330 kV-ko goi-tentsioko transmisio-lineetarako, zorrozki jarraituz "Gaineko Transmisio Lineen Dorreen Diseinurako Arauak" eta seguru eta fidagarria eskaintzen du. irtenbide integral ekonomikoa eta eraginkorra naziorako eta nazioarteko sare elektrikoak eta eskualdeko transmisio-proiektuak, eskualdeen arteko energia-baliabide eraginkorra lagunduz transmisioa.

Parametroen zehaztapenak

Ereduak aukeratzeko gomendioak

30-40 m-ko dorrea (mota lehorra) Agertoki aplikagarriak

Lautadako eremuak, aldiriko 330 kV-ko transmisio-lineak, azpiestazioko irteera-lineak, ohiko transmisio-atalak horizontalarekin 200-250 m-ko tartea.

Gomendatutako arrazoiak: Egitura trinkoa, aztarna txikia, kostu ekonomikoa, estres argia banaketa, instalazio erosoa, eraikuntza ekipamendu handien beharrik ez, neurrizko eremuetarako egokia biztanleria dentsitatea eta lur laua. 330kV-ko transmisioko sekzio konbentzionaletarako hobetsitako eredua da lerroak, zentzuzko erabilera altzairuarekin eta kostuen errendimendu bikainarekin.

40-50m-ko dorrea (Kopa mota) Agertoki aplikagarriak

Mendiguneak, hedadura ertaineko transmisio-lerroak (250-300 m-ko tarte horizontala), korridoreen zabalera muga gutxiko tarteak, kontuan hartuta. kontu-seinaleen interferentziak prebenitzeko baldintzak.

Gomendatutako arrazoiak: Eroaleak diseinu horizontal trifasikoan daude antolatuta, arrazoiz azpimarratuta, zurruntasun handia, 330kV-ko lineako lurreko kableentzako sake segurua eraginkortasunez bermatuz, haize-erresistentzia handia, egokia. lur gorabeheratsuak eta transmisio linearen korridorearen zabalera kontrolatua behar duten proiektuak, erraz instalatzeko eta mantendu.

50-70m-ko dorrea (Portala/Indartuta Mota) Aplikatzekoak diren eszenatokiak

Mendi-eremuak, urruneko eskualdeak, kostaldeko haize-guneak, zabalgune luzeko transmisio-lerroak (300-400 m-ko tarte horizontala), eta dauden lineak zeharkatzen dituzten zati bereziak.

Gomendatutako arrazoiak: Angelu sendotutako altzairuzko juntura erabiltzen du, indar handikoa, egonkortasun sendoa, lata haize gogorrak, elur gogorrak, gatz-ihintzak eta beste eguraldi-baldintza gogorrak jasan; oinarriaren estresa arrazoizkoa da, lur konplexuetan instalatzeko egokia da, karga-erresistentziari eta hondamendiei aurre egiteko arazoei modu eraginkorrean aurre eginez 330kV-ko lineak mendi eta kostaldeko eremuetan. Modelo batzuk zeharkaldi-dorre gisa erabil daitezke.

Pertsonalizatutako Dorreak Agertoki aplikagarriak

Lur berezia (uharteak, malda gogorrak, padurak), karga bereziak (ekipamendu anitzeko integrazioa, zabalgune handiko zeharkaldiak), eguraldi berezia. baldintzak (izotz-eskualde astunak, tifoi-eremu indartsuak) eta itxura berezia (paisaia integratzeko) eskakizunak 330 kV-ko transmisio-lineen proiektuetarako.

Gomendatutako arrazoiak: Qingdao Anbang New Energy-ren fabrikak 330kV-ko transmisio-lerroa pertsonaliza dezake angelu altzairuzko dorrearen altuera, egitura forma, materiala, korrosioaren aurkako estandarrak eta karga-gaitasuna proiektuaren marrazkiei, lur-neurketaren txostenei eta bezeroak emandako datu meteorologikoei, eskaintza bat-bateko diseinu, ekoizpen eta instalazio gidaliburua zerbitzu bakarrean, hainbat proiektu berezi betez eskakizunak.

Benetako kasuak

Gansu Hexi Corridor 330kV Transmisio Line Angel Steel Tower Project

Proiektuaren ikuspegi orokorra: Gansu Hexirako 50 metroko atari-dorreen 12 multzo hornitu zituen Korridorearen 330 kV-ko transmisio linearen proiektua, tokiko eguraldi lehor, haizetsu eta izotz-baldintzetara egokitua, horizontalarekin. badiaren distantzia 300 m. Eroale mota: 2 × LGJ400/35, lurreko hari mota: JLB20A-120.

Ezarpen-eragina: Dorreek Q345B kalitate handiko angelu-altzairua eta hobetua erabiltzen dute korrosioaren aurkako prozesuak, 29 m/s-ko tokiko haizeak eta 10 mm-ko izotz-kargak ongi jasaten dituztenak. Instalazio ordua zen %25 murriztu da, eta dorreek akatsik gabe funtzionatu dute orain arte, tokiko lineako korridoreen pilaketak modu eraginkorrean arinduz, eskualdeko potentzia transmisioaren egonkortasuna bermatzea eta Estatuko Sarearen Gansu Energia Elektrikoaren laudorio handiak jasotzea Enpresa.

Shandong Qingdao 330kV Azpiestazioa Irteerako Line Angle Steel Tower Project

Proiektuaren ikuspegi orokorra: Irteerarako 35 metroko gantry motako 8 dorre multzo eskaini zituen Qingdaoko 330 kV-ko azpiestazio baten linea-proiektua, azpiestazioa linea nagusiarekin lotuz. Aldirietako lursailera egokitua lur mugatua eta ingurune integratua duena.

Ezarpen-eragina: Produktuak egitura trinkoa eta instalazio erosoa ditu, lurra zorrotz kontrolatuz okupazioa. Bertikaltasunak eta karga-ahalmenak diseinu estandarrak betetzen ditu, transmisio-beharrei ezin hobeto egokitzen zaie azpiestazioaren irteerako amaiera, 330 kV-ko tentsio handiko potentziaren irteera egonkorra modu eraginkorrean bermatuz, Qingdao eskualdeko sare elektrikoa, eta Estatuko sarearen onarpena gaindituz.

Shaanxi Weinan 330kV Transmisio Linea Berreraikuntza Angelu Altzairu Dorrea Proiektua

Proiektuaren ikuspegi orokorra: Weinan 330 kV Luoling lineako dorreen berritze eta altuera hobetzeko proiektuan parte hartu zuen, Shaanxik, 40 metroko 330kV-ko transmisio-lerroaren angelu-altzairuzko dorre sendotutako 9 multzo hornitzen ditu (4 tentsio-dorre barne), zementuzko zutoin bikoitz zaharrak ordezkatzea, eta segurtasun distantzia nahikoa ezaren eta naturalarekiko erresistentzia ahuleko arazoak konpontzea hondamendiak dauden lerroetan.

Ezarpen-eragina:Indar handiari eta egonkortasunari esker, izan ziren Eguraldi euritsu etengabean behar bezala instalatu da, euri gogor jasateko gaitasun bikaina erakutsiz haize bortitzak. Berreraiki ondoren, linearen egonkortasun operatiboa asko hobetu zen, eraginkortasunez prebenituz eskala handiko elektrizitate-etenaldiak, Henan-eko Lingbao bihurgailu-estaziora hornitzeko laguntza fidagarria eskainiz Weinan eremua, eta 10 eguneko berreraikitze lan intentsiboa arrakastaz burutuz.
