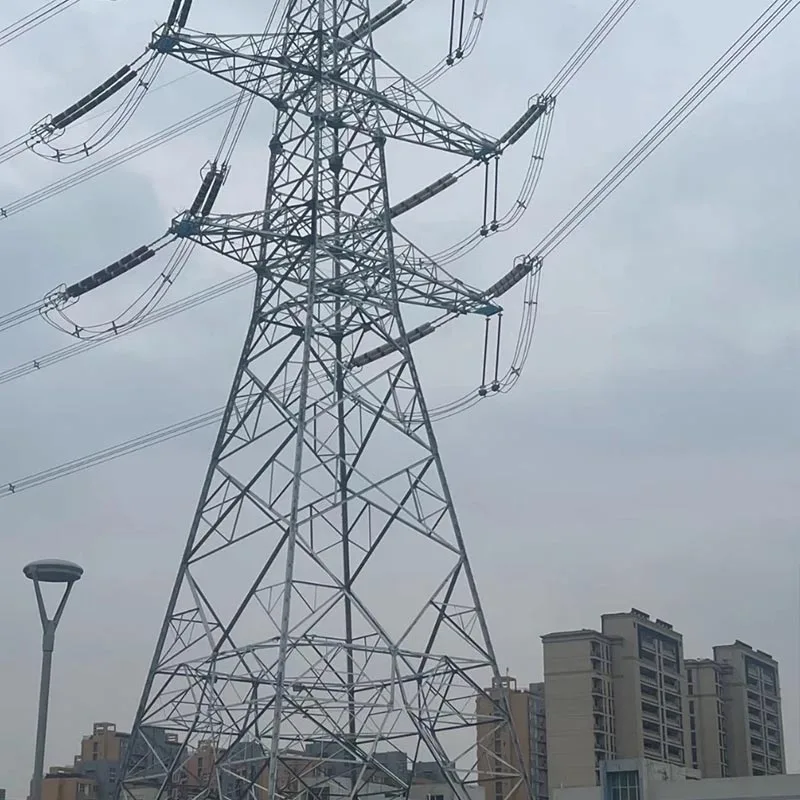

220kV Transmisio Line Angelu Altzairu Dorrea

Qingdao Anbang New Energy-ko 220kV Transmisio Line Angle Steel Towers-en laguntzarekin fabrikatzen dira. Qingdao Jiaozhou Lantegi Kimiko Modernoa. Erresistentzia handiko angelu-altzairuak erabiltzen dituzte, hala nola Q355B eta Q420, sare-bollo batekin konexio egitura.

Nazioko eta nazioarteko estandarrei jarraikiz diseinatu eta ekoiztu dute konbinatu indar handia, korrosioarekiko erresistentzia handia, instalazio erraza eta moldagarritasun sendoa, euskarri egonkorra eskainiz 220 kV-ko goi-tentsioko transmisio-lineetarako.

Oso erabiliak dira lautadetan, eremu menditsuetan, kostaldeko eskualdeetan eta beste hainbat lur, herrialde ezberdinetan energia-sistema berriak eraikitzen lagunduz.

Oinarrizko Abantailak

Egitura-indar maximoa, hondamendien erresistentzia bikaina: 220 kV Transmisio-lerroa Angelu Altzairuzko Dorrea triangeluarra/laukoa den sareta egiturekin diseinatua, material nagusiaren lodiera ≥8mm, erresistentzia sismikoa gora VIII. mailara, 12 mailako galerna, 50 mm-ko izotz estaldura eta prezipitazio handiak jasateko gai dena. Egonkor funtzionatzen du kostaldeko tifoi-eremuak eta haize-eremu menditsuak, karga banaketa uniformearekin eta industria liderrak dituztenak iraultzearen aurkako errendimendua.

Fabrikazio adimenduna zehaztasunarekin, prozesu osoan kalitate kontrolatua: Qingdao Jiaozhou-k bere ekoizpen-oinarria du, CNC ebaketa, zulaketa adimenduna eta bero-galvanizazio guztiz automatizatuarekin prozesua, sendotzeko, soldatzeko eta konformatzeko gailu patentatuekin hornituta, osagaien zehaztasuna ± 1 mm eta % 100. produktuek fabrikatik irten aurretik proba mekanikoak eta korrosioarekiko erresistentzia gainditzen dituzte.

Korrosioarekiko erresistentea eta iraunkorra, kezkarik gabe bizitza osoan zehar: Dorreak beroan galbanizatutako geruza bikoitzeko korrosioaren aurkako prozesu bat erabiltzen du, ≥85μm-ko zink-geruzaren lodiera duena, gatz-ihintza eta azido eta alkaliekiko erresistentea, 30 urte baino gehiagoko bizitzako bizitza kostaldeko ingurune hezeetan, maiz mantentze-lanak behar ez izateaz gain, bizitza-zikloaren kostuak murriztuz.

Instalazio erraza eta eraginkorra, eszenatoki konplexuetarako egokia: torloju-konexio modularrak, beharrik gabe ekipamendu handietarako, tokian tokiko muntaketa azkarra; dorrea diseinu pertsonalizatua, lur eta eguraldi desberdinetara moldagarria baldintzak, eraikuntza epea %30 baino gehiago murriztuz.

Laguntza-berrikuntza adimentsuak, funtzionamendu eta mantentze-lan eraginkor eta zehatzak: Aukerako okertzea angelua, haizearen abiadura, izotzaren monitorizazioa eta bideo-terminalak, sare elektrikoaren bidalketaren bidez denbora errealean atzitzen diren datuekin, egoeraren kontzientzia eta akatsen abisu goiztiarra etengabe lortzea, funtzionamendua eta mantentze-eraginkortasuna hobetzea %30etik gora.

Produktuaren xehetasunak

Oinarrizko materiala: Dorreak Q355B/Q420 erresistentzia handiko ijezketa beroan erabiltzen du angelu berdineko altzairua, etekin-indarra ≥355MPa, propietate mekanikoak estandarrak betetzen ditu.

Egiturazko Forma: 220kV Transmisio-lerroa Angelu altzairuzko dorrea sare-dorre autosostentzailea da, Kopa formakoak, karaktere lehorrak, katu-buru itxurakoak, mota trinkoak, 25-60 m-ko altuera, 220 kV-ko tentsio-maila barne.

Konexio-prozesua: 8.8 graduko erresistentzia handiko torloju konexioa, ez dago soldadurarik, muntaketa handia zehaztasuna, egonkortasun sendoa.

Korrosioaren aurkako tratamendua: Beroko galvanizazioa guztiz automatikoa, zink geruza uniforme eta trinkoa, in GB/T 13912 eta nazioarteko beste estandarrak betetzea.

Fundazioaren bateragarritasuna: Oinarri mailakatuz hornitua, lekuz hornitutako pilak, harkaitz aingura zimenduak, baldintza geologiko ezberdinetarako egokiak.

Patentatutako Ezaugarriak: hainbat patente ditu, besteak beste, altzairuzko osagaien errefortzua, dorrearen oinarria soldadura-tresnak, eta konformazio zuzenketa, egitura-egonkortasuna eta prozesatzeko zehaztasuna hobetuz.

Produktuen aplikazioa hautatzea

Lautada eta Eremu Irekiak: Nahiago kopa-formako edo bertikaleko dorreak, gurutze-esparru handiak dituztenak eta eroaleen antolaketa ordenatua, distantzia luzeko eta gaitasun handiko transmisio-lineetarako egokia.

Eremu menditsuak eta menditsuak: Aukeratu hontz itxurako dorreak edo trinkoak, oinatz txikikoak, bikainak haizearen eta izotzaren erresistentzia, lur konplexuetara eta pasabide estuetara egokitua.

Kostaldeko tifoia / Gatzaitzeko eremuak: Korrosioaren aurkako dorre pertsonalizatuak, zink loditua estaldurak, erresistentzia handiko material nagusiak, tifoiei eta gatz-ihinztatzeari aurre egiten diete, kostaldeko segurtasuna bermatuz. sare elektrikoak.

Energia Sarearen Konexio Linea Berriak: Energia eolikoko eta fotovoltaikoko irteerako lineaetarako egokia oinarriak, sekzio handiko eroaleei eusten diete, berrien potentzia handiko eta distantzia luzeko transmisio-beharrei erantzuteko energia.

Hiri Aldirietako Transmisioa: Dorre mota trinkoa, lurzoruaren erabilera murriztea, segurtasun elektrikoa orekatzea eta hiri-paisaia egokitzea.

Anbang aukeratzeko arrazoiak

Tokiko fabrikazioaren indarra: Fabrika propioa Jiaozhou-n, Qingdao-n, 50eko kapital sozialarekin milioi yuan, hamarkada bat baino gehiago potentzia transmisioko dorreetan oso arduratuta, ekoizpen ahalmen egonkorra, puntuala entrega, eta sare nazionaleko proiektuetarako zerbitzuak.

Patente teknikoaren babesa: Transmisio-dorreetarako oinarrizko patente anitzak, egitura optimizatuak eta prozesuak, produktuen errendimendua industria estandarrak gainditzen dituena eta segurtasun eta fidagarritasun handiagoa.

Prozesu Osoko Zerbitzuaren Bermea: Diseinutik, ekoizpenetik eta garraiotik instalaziora arte orientazioa eta salmenta osteko eragiketa eta mantentze-lanak, erantzun azkarra eta kezkarik gabeko irtenbide bakarra salmenta ostekoa.

Kalitate Estandar Nazionalaren Ziurtagiria: Nazioko eta nazioarteko sarearekiko atxikimendu zorrotza eta industria estandarrak, kontrol hirukoitza barne lehengaien trazabilitatea, prozesuen kalitatearen ikuskapena eta amaitu produktuaren probak, dorre bakoitzeko txosten kualifikatu batekin.

Energia Berriaren Lankidetza Estrategikoa: energia-potentzia berriari laguntzeko, energia-sistema berriekin bateragarriak diren produktuak, "Karbono bikoitza" helburuei eta sare nazional eta nazioartekoen eraikuntza berritzeari laguntzea.
