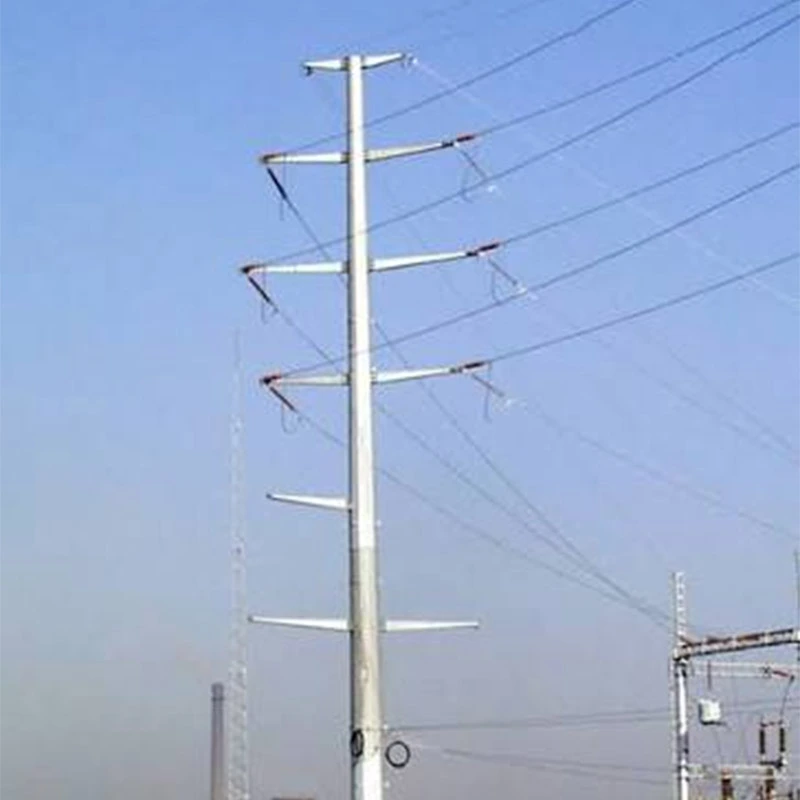

Tubular Altzairu Tentsio Dorrea

Produktu guztiek EN 1090 eta EN 10025 Europako arauak betetzen dituzte, hirugarrenen proba-txosten autoritarioek balioztatuta. SGS eta TÜV-en eskutik. Lehengaien ikuskapen zorrotza eta produktu bukatuen kalitatearen egiaztapenak ezartzen dira ekoizpena epe luzerako korrosioaren aurkako errendimendua eta erresistentzia mekanikoa bermatzeko. Proiektu global aberatsa dugu esperientzia, altzairuzko tentsio-dorre hodidunak hornitu ditu 220 kV-500 kV aireko transmisio-proiektu anitzetarako Europan, Erdialdeko Asian eta beste eskualde batzuetan. Izkina-sekzio lerroen trantsiziorako optimizatua, alanbre-tentsiorako errodamendurako eta eremuko instalazioa, dorre honek muntaketa erosoa eta mantentze kostu baxua ditu. Marrazki pertsonalizatuetan oinarrituta prozesatzeko eta multzo osoko ziurtagiri dokumentuak eman daitezke bezeroen eskaintza eta gunearen eraikuntza bat etortzeko eskaria.

Altzairu Tubularren Tentsio Dorrearen Aplikazio Eszenarioak

Tubular altzairuzko tentsio-dorreak zabaltzen dira 220 kV-500 kV goi-tentsioko aireko transmisio-lerroetarako, aproposa. lerroaren izkinako atalak, terminal puntuak, ibai-haranen zeharbideak, lur menditsuak eta kostaldeko gatz-esparruak. baita energia-ebakuazio-proiektuak ere eoliko eta eguzki-energia berriztagarrien oinarrietarako.

Etxeko fabrikazio-ahalmen handiari esker, gure fabrikak sorta osoko ekoizpen-fluxuak osatzen ditu: lehengaien ikuskapena, CNC ebaketa, soldadura robotizatua, aurre-muntaia, beroan galvanizazioa eta produktu bukatua probak, bezeroen marrazkien eta gune-kargaren parametroen araberako fabrikazio pertsonalizatua onartzen.

Kalitate-berme zorrotzak ekoizpen-fase guztiak estaltzen ditu. Soldadura kritikoek proba ez-suntsitzaileak hartzen dituzte. Produktuek betetzen dute EN 1090, EN 10025 arauekin, SGS eta TÜV hirugarrenen proba-txosten autoritateekin batera. erresistentzia mekanikoa eta korrosioaren aurkako errendimendua.

Atzerriko transmisio-proiektu askotan frogatuta, aurrefabrikatutako dorre hauek eremu azkarra eta baxua muntatzea ahalbidetzen dute mantentze-lanak, lur konplexuko EPC lizitazio eta eraikuntza-eskakizunak ezin hobeto uztartuz

Proba datu eta txosten autoritarioak

Gure tubular altzairuzko tentsio-dorreak hirugarrenen egiaztapen integrala jasaten du SGS eta TÜV-ek, osorik Proba fisikoen txostenak eskuragarri daude proiektuaren lizitazioa aurkezteko. Proba elementuek lehengaien errendimendu mekanikoa biltzen dute. ultrasoinu-suntsitzailerik gabeko soldadura ikuskatzea, korrosioaren aurkako galbanizazioa beroan, dimentsio-perdoia eta egitura-karga-proba simulatua.

Agintaritzako probaren datu nagusiak

1. Altzairuzko substratua:erresistentzia ≥355 MPa, trakzio erresistentzia 470-630 MPa, tenperatura baxuko eragina energia ≥34J -20 ℃-tan.

2. Beroko galvanizazioa:zink-estalduraren batez besteko lodiera ≥86 μm; gatz-espray probak zero herdoil gorria frogatzen du 1000 orduko zikloan zehar eraketa, epe luzerako kanpoko korrosioaren aurkako gaitasuna bermatuz.

3. Soldadura-juntura:% 100 ultrasoinuko NDT ikuskapena, ez da pitzadurarik edo fusio-akatsik detektatu.

4. Egiturazko karga:eskala osoko lagin-probak errendimendu egonkorra balioztatzen du diseinu-haizearen abiaduran 45 m/s-ra eta izotz-estaldura-karga astuna.

Ohiko Mantentze-jarraibide estandarrak altzairu tubularreko tentsio-dorrerako

Gidalerro honek 220 kV-500 kV-tan erabiltzen diren altzairuzko tubularreko tentsio-dorreen ohiko ikuskapena eta mantentze-lanak biltzen ditu. aireko transmisio-lerroak, epe luzerako funtzionamendu segurua ziurtatzeko.

Ikusizko eta egiturazko ikuskapena

Egin gune osoko ikuskapena 6-12 hilabetez behin. Egiaztatu dorrearen gorputzaren deformazioa, torlojua askatzea edo falta dela piezak, hodi-junturaren konexio-egoera eta zimenduaren likidazioa. Estutu torloju solteak atalean zehaztutako pare-balioarekin gure fabrikako proba dokumentuak. Ordeztu kaltetutako osagaiak berehala.

Korrosioaren aurkako egiaztapena

Beroan galbanizatutako gainazalak ikuskatu. Ikus SGS egiaztatutako proba estandarra: zink estaldura kualifikatua ≥86 μm lodiera. Kontuan izan zink-geruza zuritzen, herdoil-guneetan batez ere soldadura-jotuetan eta kostaldeko gatz-ihinztatze guneetan. Ukitua korrosioaren aurkako pintura aplikatuko da herdoil gorria gertatzen denean.

Soldadura eta pieza osagarriak egiaztatzea

Aztertu giltzazko soldadura-junturak; erreferentzia TÜV ultrasoinu NDT proba estandarrak gainazaleko pitzadurak antzemateko. Isolatzaileak ikuskatu, ekipamenduak eta lurrerako gailuak. Ziurtatu lurreratzeko erresistentzia diseinu-eskakizunen barruan mantentzen dela.

Muturreko eguraldiaren ondorengo mantentze-lanak

Haize bortitza, izotz gogorra edo lurrikararen ondoren, egin premiazko ikuskapen berezia. Egiaztatu dorrearen desbideratzea eta konexioa osotasuna. Mantentze-erregistro guztiak artxibatu beharko dira trazabilitatea izateko. Gure talde teknikoak salmenta osteko laguntza eskaintzen du gune konplexuen ebaluazioa eta osagaiak ordezkatzeko.

Anbang Tubular Steel Tension Tower-en ziurtagiriak

Qingdao Anbang New Energy-ren altzairuzko tentsio-dorre hodidunak sistema-mailako eta produktu-mailako ziurtagiri osoak ditu goi-tentsioko garraio-proiektu globalei laguntzeko, batez ere EBko eta Erdialdeko Asiako EPC lizitazioak.

Gure fabrikak ISO 9001 Kalitatearen Kudeaketa Sistemarekin, ISO 14001 Ingurumen Kudeaketa Sistemarekin eta ISOrekin ziurtagiria du. 45001 Laneko Segurtasun eta Osasun Sistema, ziklo osoko fabrikazio-kontrol estandarizatua bermatzen duena. produktu bukatuak entregatzeko lehengaiak.

Europako merkaturako sarbidea izateko, produktuek EN 1090-1 (EXC3) eta EN 10025-2 arauak betetzen dituzte, EB CPRren arabera emandako CE marka batekin. araudia, TÜV erakundeak jakinarazitako TÜV SÜD erakundeak berrikusitako Fabrikaren Produkzioaren Kontrol (FPC) dokumentu balioztatuekin batera. Hirugarrenen proba-txosten autoritarioak SGS eta TÜV-ek hornitzen dituzte, altzairuzko propietate mekanikoak, ultrasoinuak barne. Soldadurarako NDT, beroan galvanizatzeko lodiera eta gatz ihinztadura korrosioaren aurkako errendimendua.

Nazioarteko egiaztagiriez gain, Anbang-ek 220kV-500kV transmisio-altzairurako fabrikazio lizentzia nazionala du. dorreak eta goi-teknologiako enpresa-kualifikazioa. Ziurtagiri guztiak, MTR materialaren proba-txostenak, ikuskapen-erregistroak dira trazagarria eta entregagarria, proiektuaren berrikuspen eta onarpenerako ondasunekin batera.

Anbang Tubular Steel Tension Tower-en abantailak

Anbang-en altzairu tubular tentsio-dorreak indargune integralak eskaintzen ditu egitura-errendimenduan, fabrikazioan edukiera, kalitate kontrola, ziurtapen-laguntza eta proiektuaren moldagarritasuna 220kV-500kV goi-tentsioko transmisiorako proiektuak.

Egiturazko errendimenduan, altzairu tubular biribilaren diseinuak indar-pisu erlazio handiagoa dakar. Eraginkortasunez aurre egiten dio haize indartsua, izotz estaldura eta indar sismikoa, izkinetarako, terminal puntuetarako, ibaien zeharketarako eta kostaldeetarako egokia. gatz-esparruak. Beroan galvanizatzeko tratamenduak epe luzerako korrosioaren aurkako errendimendua bermatzen du espero denarekin 30-50 urte arteko zerbitzu-bizitza. Gure barneko ekoizpen-lerro osoak lagunduta, prozedura osoak ezartzen ditugu. besteak beste, lehengaien ikuskapena, CNC ebaketa, soldadura robotizatua eta amaitutako produktuen aurre-muntaia. Kalitate zorrotza kontrola lan-prozedura guztietan zehar egiten da. Produktuek EN 1090-1 EXC3 eta EN 10025-2 arauak betetzen dituzte, babestuta. CE markaz, SGS eta TÜV hirugarrenen proba-txostenekin batera propietate mekanikoak, ultrasoinu NDT soldadura-ikuskapena eta gatz-spray korrosioaren aurkako proba.

Bezeroen marrazkietan oinarritutako fabrikazio pertsonalizatua onartzen dugu. Atzerriko EPC proiektuen esperientzia aberatsarekin, osoa hornitzen dugu ziurtapen dokumentuak, MTR txostenak eta salmenta osteko laguntza teknikoa, gunearen muntaketa eta beherapena erraztuz geroagoko mantentze-kostuak.
