Tentsio handiko altzairuzko hodien zutoina

Tentsio handiko altzairuzko hodien zutoinak tentsio handiko linearako potentzia-ingeniaritza proiektuen espektro zabal batean zabaltzen dira. zutitzea. Haien eskema lirain eta arinak hiri-espazioa kontserbatzen du eta hiri-estetika ordenatua mantentzen du, haiek hiri-bideko korridoreetarako, egoitza-konposatuetarako eta merkataritza-barrutietarako aukeraketa nagusia. Mendizaleentzat lur, nekazaritzako lurrak eta landa-herrixkak, egitura modular arinek igotzea eta kokatzea errazten du, lur-baldintza irregularrak eta konplikatuak esfortzurik gabe moldatzea.

Beste aplikazio-ingurune nagusi batzuk kostaldeko industria-guneak, fabrikazio-parkeak eta autobideen gaineko kostuak dira linea elektrikoak. Herdoilaren aurkako estaldura galbanizatu sendoak gatz-lainoaren higadurari eta ufada indartsuei aurre egiten die, zutik itsas eta haize-baldintza gogorrak. 10kV-tik 220kV-ko tentsio-mailak estaltzen dituzte, zutoin hauek udalei erantzuten diete sare publikoak, fabrikako barneko tentsio handiko elektrizitate-hornidura-sistemak eta errepideetako aireko transmisio-lineak, epe luzerako energia-emate iraunkorrari eustea.

Instalazio kritikoen zehaztapenak eta neurriak

Hainbat protokolo estandarizatu zorrotz bete behar dira Tentsio Handiko Altzairuzko Hodien zutoinak muntatzean.

1. Eraikuntza aurreko ikuskapena:Aztertu guztiz zutoinen gorputzak, kanpoko estaldura galbanizatuak eta guztiak bat datozen osagarriak gainazaleko pitzadurak, estaldura zurituak edo osagaien akatsak identifikatzeko eraikuntza hasi aurretik.

2. Fundazioaren prestaketa:Hautatu lur-estratu solidoak, karga-jasagarriak; zulatu zimendu hobiak guztiz ingeniaritza-planoen dimentsioak betetzen ditu, zutoinaren oinarriaren euskarri egonkorra bermatzeko.

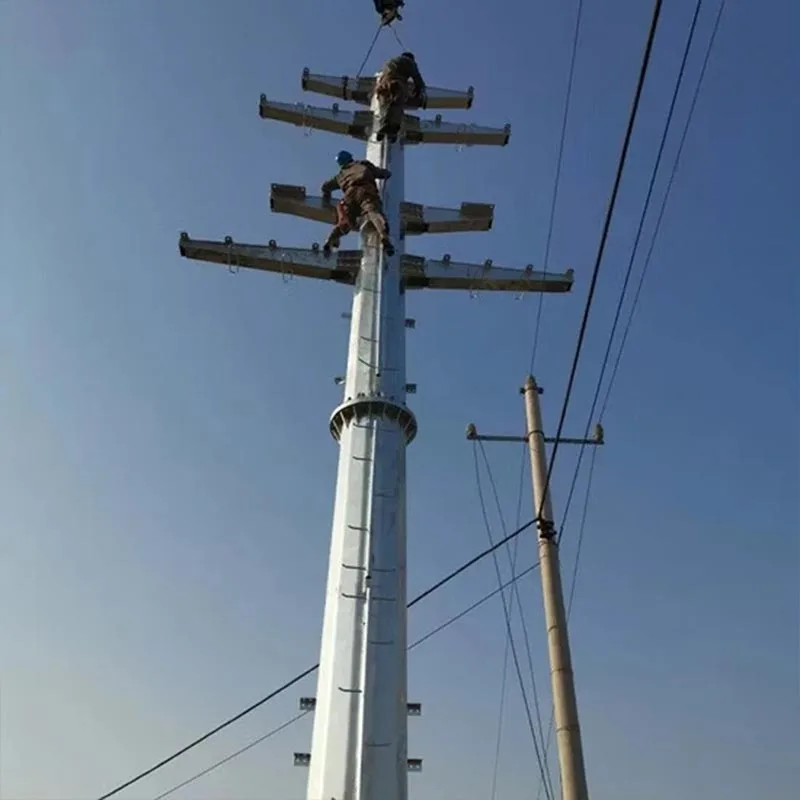

3.Erection lerrokatzea:Mantendu zutoina guztiz bertikalean altxatzean, eta kalibratu horizontalean diseinuaren koordenatuak zehaztasunez bat etortzeko posizionatzea.

4.Lotura estutzea:Ziurtatu konektatzeko torloju guztiak, besarkada eta metalezko osagarriak zehaztutako momentuarekin konexio solteak ezabatzeko.

5.Segurtasun sakearen kontrola:Mantendu araututako zutoinen eta inguruen arteko bereizketa-distantzia seguruak eraikinak, zuhaitz-oholak eta ibilgailuen zirkulazio-bideak.

6.Guneko segurtasun kudeaketa:Eraikuntzako langile guztiek babes osoa jantzi behar dute eta bete egin behar dute tentsio handiko funtzionamenduaren segurtasun-kodeekin, shock elektrikoen arriskuak saihesteko.

7. Instalazio osteko onarpena:Osatu zutoinaren bertikaltasunaren ikuskapen osoa, osorik korrosioaren aurkako estaldura eta juntura-konexio guztiak; artxibatu eraikuntza-erregistro guztiak etorkizuneko mantentze-erreferentziarako.

8. Eguraldia eta zuzeneko linearen murrizketak:Antolatu eraikuntza eguraldi epeletan; guztiak eten igotzeko eta instalatzeko lanak eurite handiak, bolada indartsuak edo trumoi-ekaitzak. Mantendu nahitaezko segurtasuna elektrizitate-lineetatik bereiztea uneoro. Ziurtatutako eraikitzaile profesionalak eta lanaldi osoko gunea esleitu gainbegiraleek eraikuntza-urrats guztiak estandarizatzeko eta hamarkadetako zutoinen funtzionamendu segurua ziurtatzeko.

Oinarrizko Mantentze-jarraibideak

Aldizkako mantentze-lanak egitea ezinbestekoa da Tentsio Handiko Altzairuzko Hodien zutoinen iraupena luzatzeko.

1. Korrosioaren aurkako geruzaren ikuskapena:Aldian-aldian egiaztatu kanpoko galbanizatutako gainazala herdoil-gunerik dagoenik, urradura-markak edo estaldura maluta; konpondu arriskuan dauden herdoilaren aurkako geruzak berehala babes-estaldurarekin materialak.

2.Hardware estankotasuna ikuskatzea:Ikuskatu konektatzeko torloju guztiak, zutoin-junturak eta osagarri osagarriak, lokailu solteak berriro estutu eta zahartutako eta hondatutako hardware osagaiak garaiz ordezkatzea.

3.Egituraren egonkortasunaren egiaztapena:Neurtu zutoinaren desbideratze bertikala eta baloratu zimenduaren irmotasuna ekaitzen, uholdeen edo nahaste geologikoen ondoren ikuskapen hobetuak.

4.Oztopoak garbitzea:Moztu inguruko landaredia, zuhaitz adarrak eta hondakinak mantentzeko beharrezkoa da segurtasun elektrikoko tartea polo-gorputzen inguruan.

5. Arriskuak artxibatzea eta kentzea:Dokumentatu ikuskapenaren emaitza guztiak modu zabalean eta ebatzi aurkitutakoak ezkutuko arrisku estrukturalak edo elektrikoak berehala. Kostaldeko, heze eta haize handiko lekuetarako, handitu ikuskapena korrosio-arrisku azeleratuengatik maiztasuna.

6. Osagarri elektrikoen ikuskapena:Egiaztatu muntatutako potentzia-kableak, isolatzaileak eta metalezko hardwareak zahartzea, pitzadura edo desplazamendua; garbitu metatutako zikinkeria eta txori-habiak zutoinen gainazaletan, zirkuitu laburrak saihesteko akatsak.

7. Egituraren segurtasunaren ebaluazioa:Aldian-aldian probatu ainguratzeko osagaien lotze-indarra; karga-ahalmenaren ebaluazio profesionala egin polo-deformaziorik hautematen bada. Ezarri osoa mantentze-artxiboak bizi-zikloaren jarraipena egiteko, eta guztiz deformatutako edo herdoildutako zutoinak guztiz ordezkatu sarea babesteko funtzionamendu egonkorra.

Tentsio handiko altzairuzko hodietako zutoinaren ohiko galderak

1 Zein tentsio-maila jasan ditzakete tentsio handiko polo hauek?

10kV-tik 220kV bitarteko aireko potentzia-transmisio-zirkuituetara egokitzen dira, ohiko banaketa estaltzen dutenak. sareak eta tentsio ertaineko eta altuko transmisio-ingeniaritza-proiektuak.

2 Zein da zutoinen bizitza normala?

Korrosioaren aurkako tratamendu galbanizatu beroarekin, zutoinek 50 urteko diseinu-bizitza lortzen dute. kanpoko funtzionamendu-ingurune konbentzionalak.

3 Zutoinak egokiak al dira itsasertzeko eta eskualde heze euritsuetarako?

Erabat. Galbanizatutako hesia gogorrak modu eraginkorrean blokeatzen ditu gatz-lainoa, hezetasuna eta herdoil oxidatiboa. Korrosio-baldintza larriak dituzten kostaldeko eremuetarako, mantentze-tarteak laburtzea eta burutzea gomendatzen dugu ohiko ikuskapenak maizago.

4 Zaila al da muntaketa prozesua?

Zutoinek zatitutako eraikuntza modular diseinua hartzen dute. Pisu orokor baxua, garraio erosoa eta in situ muntaia zuzena, eraikuntzako langile gutxiago eta proiektuen epe laburragoak behar ditu.

5 Nola kudeatu garraioan edo zerbitzuan sortutako gainazaleko marradurak?

Gainazaleko urradura txikiak herdoilaren aurkako ukipen-pintura berezi batekin berreskura daitezke. Estalduraren kalte sakon eta sarkorra korrosioaren aurkako konponketa tratamendu profesionala eskatzen du altzairuzko substratuan herdoila ez zabaltzeko.

6 Zein da gomendatutako mantentze-zikloa?

Barnealdeko eremu orokorretan zabaldutako poloek hiru hilean behin ikuskapen osoak behar dituzte. Kostaldekoa, menditsua eta haize-jokoa eskualdeek hileroko ikuskapenak eskatzen dituzte segurtasun-arrisku posibleak goiz ezagutzeko eta konpontzeko.
