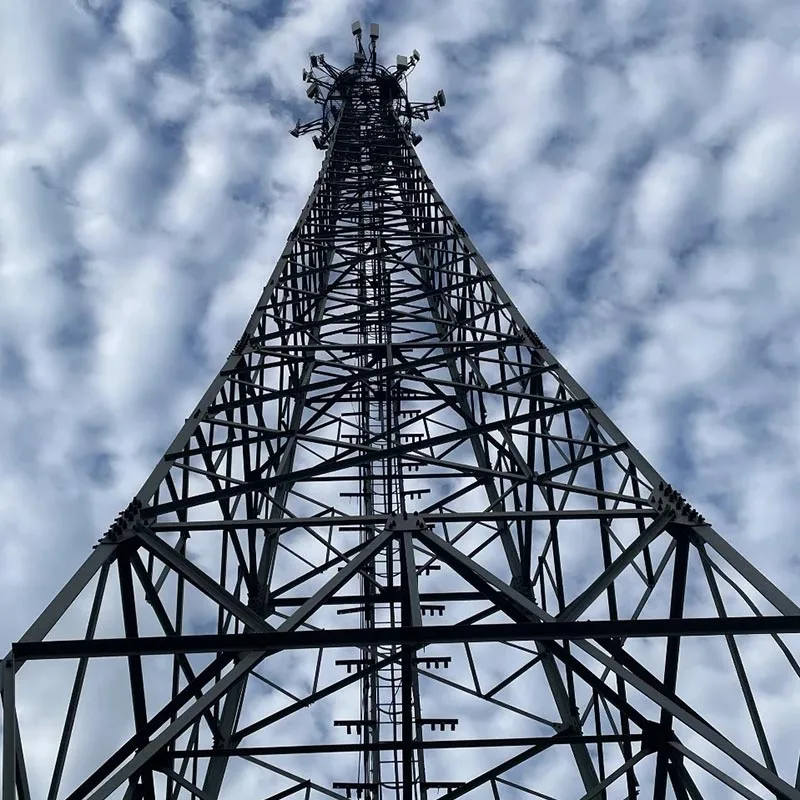

Angle Steel Honeycomb Dorrea

Qingdao Anbang New Energy hornikuntza-kate global batean eta zerbitzu teknikoen talde batean oinarritzen da prozesu osoko zerbitzuak eskaintzeko proiektuaren hasierako diseinutik eta ekoizpen pertsonalizatutik tokiko instalazio-gidara eta salmenta osteko eragiketa eta mantentzea.

Angelu altzairuzko abaraska dorre irtenbideak eman ditugu hainbat energia eta energia proiektu berrietarako Asiako hego-ekialdea, Europa, Afrika eta beste eskualde batzuk.

Azkar erantzun eta kalitate handiko produktuak entregatu ditzakegu arabera tokiko klima, estandarrak eta eraikuntza-programaren eskakizunak, energia eta azpiegitura garbiak babesten dituena garapena.

Gure produktuak abaraska-sare-egitura du ardatz gisa, integratuz angelu tradizionalen altzairuzko dorreen karga-gaitasun handia, abaraska-egituren egonkortasun handiarekin.

The material nagusia erresistentzia handiko beroan ijetzitako angelu altzairua da, estandarrak betetzen dituena eta iraupen luzeko bat erabiltzen du. bero-beroa korrosioaren aurkako galbanizazio prozesua. Dorrearen altueraren, kargaren, haizearen erresistentziaren parametroen pertsonalizazio osoa onartzen du maila, eta gehiago.

Produktuak egitura trinkoa, aztarna txikia, haize gogorra eta erresistentzia sismikoa ere konbinatzen ditu, eta mantentze-kostu baxuak. Nazioarteko eta etxeko arauak betetzen ditu, hala nola ISO 9001 eta GB/T 2694, egokia rentzat Altuera ertaineko eta baxuko (15-60 metro) altuerako egiturak energia berriztagarrietan, potentzian, komunikazioetan, segurtasunean eta beste eremuetan, proiektu globaletarako laguntza-soluzio eraginkor, seguru eta errentagarriak eskainiz.

Oinarrizko Abantailak

Patenteak indartzeko laguntza teknologikoa: Gure altzairuzko angelu abaraska dorreak patentatutako indargarriz hornituta daude potentzia transmisioko dorreetan erabiltzen diren altzairuzko osagaien teknologia (CN223937740U).

Dorrea horrekin eraikita dago arreta handiz hautatutako erresistentzia handiko angelu beroan ijetzitako altzairua, hala nola Q355B/Q345B, nodo plaka lodiekin batera (≥5 mm) eta oinarri-plakak (≥16mm). Lote bakoitzak materialaren ziurtagiria eta errendimendu mekanikoko probak barne ditu analisi espektroskopikoa eta trakzio-probak.

Egitura errendimendu bikaina: Angelu altzairuzko abaraska dorrea triangeluar mekaniko espazialarekin bat dator sistema eta erresistentzia handiko angelu-altzairua erabiltzen du, grabitate-zentro egonkorra bermatuz haize eta izotzaren erresistentzia indartsuarekin.

Nork eratuz euskarri triangeluarrak euskarri, harizko hagak eta harizko mahuken bidez, nagusien indarra eta zurruntasuna angelua altzairua nabarmen handitzen da zulatu gabe, oinarrizko materialari kalteak saihestuz eta orokorrean hobetuz % 30 baino gehiago kargatzeko gaitasuna.

Iraupen luzeko korrosioaren babesa: Korrosioaren aurkako nukleoaren prozesuak bero-murgiltze galbanizazioa erabiltzen du (herdoiltzeko hondar-blastinga). kentze-maila Sa2.5), zink-geruzaren lodiera ≥86μm (GB/T 13912 estandarren arabera).

Izan daiteke berritu da korrosioaren aurkako soluzio konposatua bezeroen eskakizunen arabera, ingurune gogoretarako egokia kostaldekoa gatz handiko lainoa eta industriaguneak.

Eraikuntza eraginkorra: Konexio-metodoak batez ere soldadura partziala duten torlojuak erabiltzen ditu osagarri gisa. Dorrearen segmentua muntaia muntaketa automatikoko plataforma baten bidez osatzen da.

Fabrikan aurrefabrikatutako segmentu oso independenteak dorreak plaka-plaka juntura zirkularrak erabiltzen ditu, plaka-konexio tradizionalak ezabatuz. Soldadura-jodurak ikuskatzen dira ez suntsitzailea (UT/MT) konexio indarra ziurtatzeko.

Pertsonalizazio malgua: Parametro osoko pertsonalizazio zerbitzuak eskaintzen ditugu (altuera / karga / interfazea). Dorrearen altuerak 15 eta 60 metro bitartekoa, 500-5000 kg-ko karga-ahalmena duena, ezin hobeto booster fotovoltaikorako estazioak, haize-energiaren neurketa, komunikazio-oinarrizko estazioak eta beste hainbat eskakizun.

Aplikazioaren eszenatoki zabalak: Potentzia transmisiorako egokia (ultra-altuko tentsioa / goi-tentsioa), komunikazio-oinarria estazioak, energia eolikoaren euskarria, tximista babesa, monitorizazioa eta beste eremu batzuk, 5 eta 80 arteko altuerak hartzen dituztenak. metroak.

Abaraska egitura trinkoak aztarna % 10-15 murrizten du altzairuzko dorre angelu tradizionalekin alderatuta, hiri-aldirietan, nekazaritza-lurretan eta mendi-eremuetan espazio mugatuetarako egokiagoa bihurtuz.

Zehaztapen-parametroak

Aplikazioaren eszenatokia

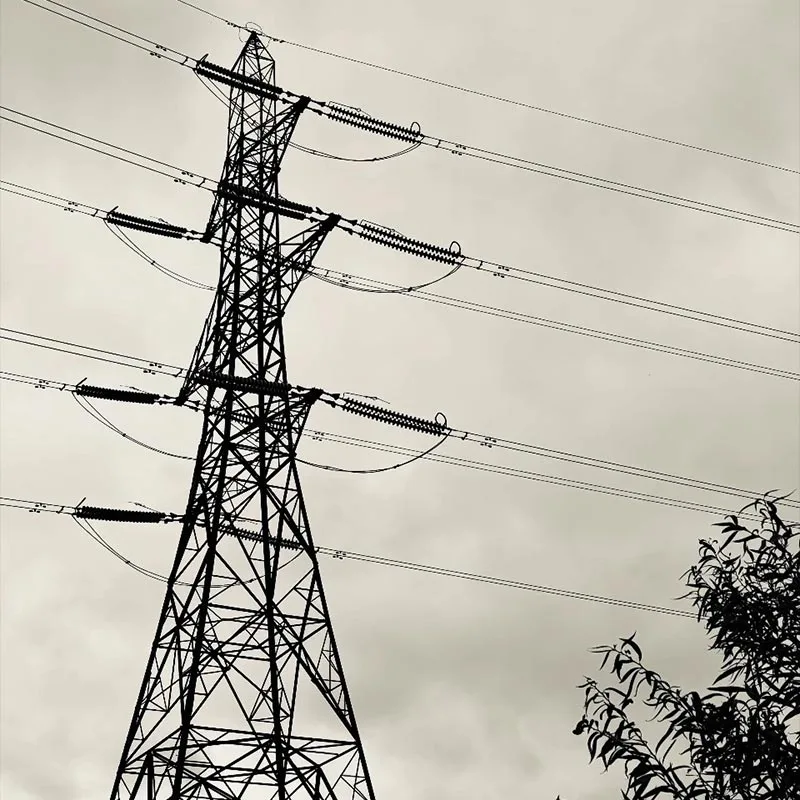

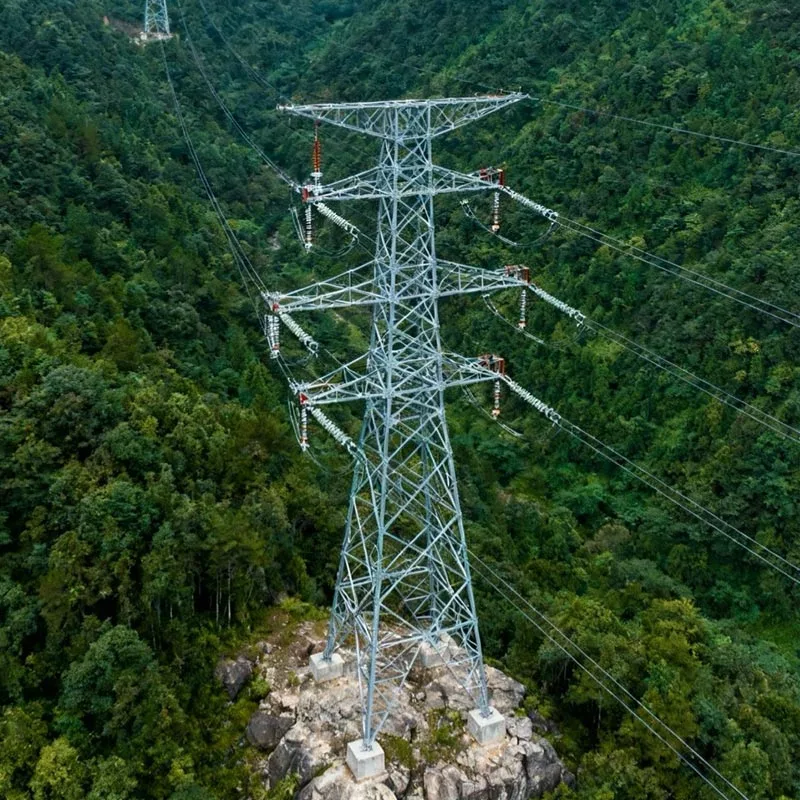

Energia elektrikoaren transmisioa: Tentsio handiko / ultra-altuko transmisio lineak, landa-sarea berritzea, parkea elikadura-horniduraren laguntza-dorreak.

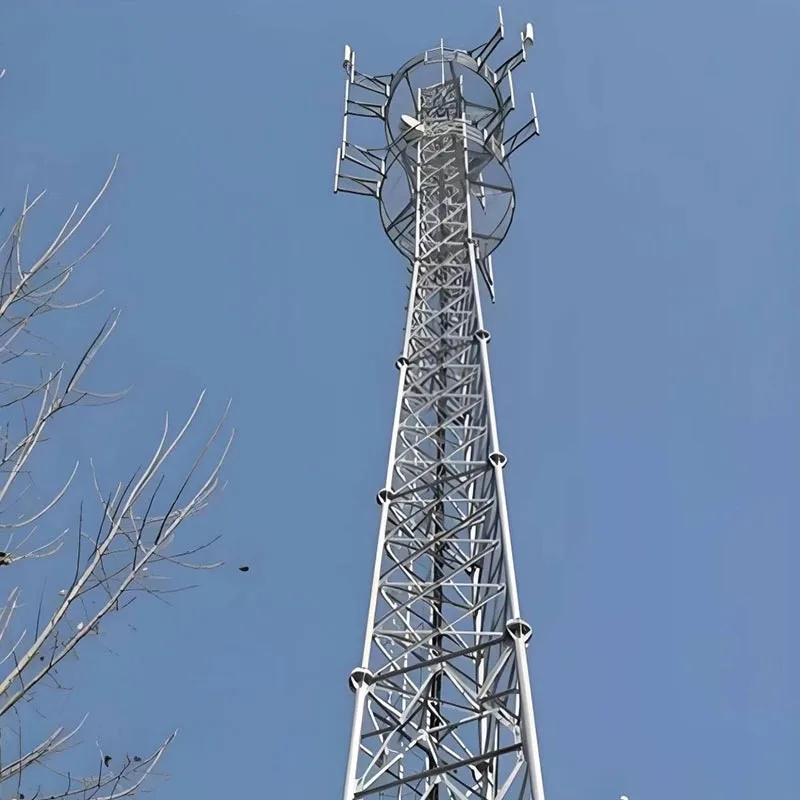

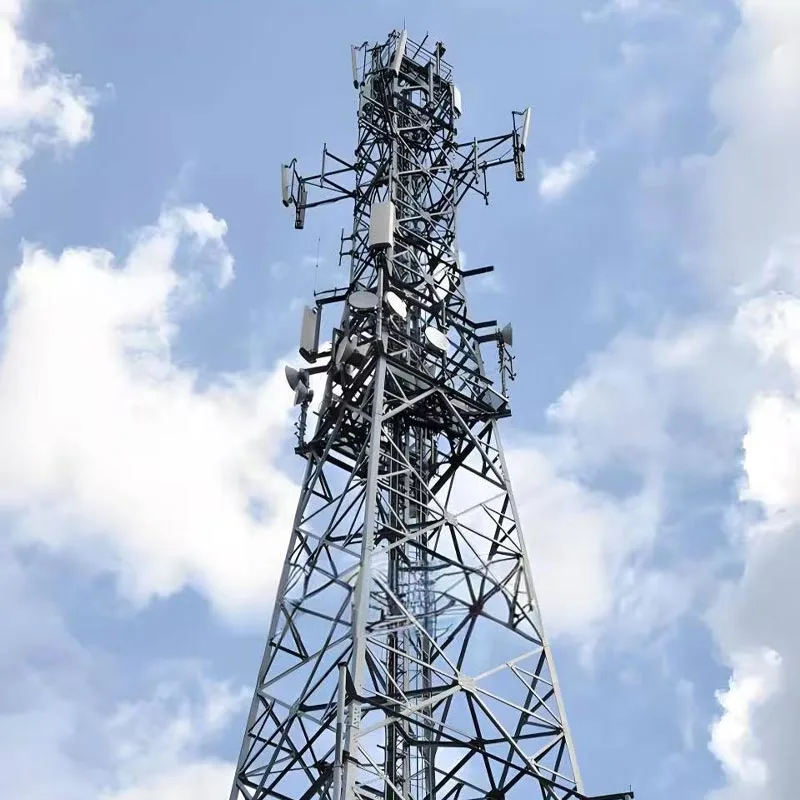

Komunikazio Oinarrizko Estazioak: 5G/4G makro-oinarrizko estazioak, mikro geltokien muntaketak, hiriko eta landa-seinaleen estaldura dorreak.

Energia eolikoa euskarria: Haizea neurtzeko dorreak, bilketa-lerroen dorreak, eremuko estazioen jarraipena eta tximistak babes-dorreak.

Energia Fotovoltaikoa Biltegiratzea: Zentral fotovoltaikoetarako komunikazio dorreak, guneko segurtasuna kontrolatzeko dorreak.

Industri Jarraipena: Meategiak, petrolio-eremuak, ibaiak, baso-suteen prebentzioa, etab. urruneko monitorizazio-dorreak.

Udal Ingeniaritza: Hiri argiteria, trafikoaren jarraipena, eguraldiaren jarraipena, tximista babesteko dorreak.

Mendia / Aldiriak: Dorre arinak lur konplexuak dituzten eremuetarako, garraio eta instalazio errazagoak.

Ohiko galderak

1. Zein da angelu-altzairuzko abaraska-dorrearen eta angelu-altzairu-dorre tradizionalaren arteko aldea?

Altzairuzko dorre angelu tradizionalekin alderatuta: abaraska-sarearen egiturak indarra transmititzeko bidea optimizatzen du, Karga-gaitasuna % 15-% 20 handitzea altzairu kopuru berdinarekin, haize eta sismiko hobea emanez erresistentzia, eta eraginkortasun handiagoa muntaketa modularrean.

2. Nola egokitzen da korrosioaren babesa proiektu globaletarako?

Beroko galvanizazio estandarrak (zink geruza ≥86μm), 96 orduko gatz-ihinztatze proba pasatzen du herdoildu gabe;
Gatz handiko kostaldeko, industriarako eta beste agertoki batzuetarako, korrosioaren aurkako soluzio bikoitza beroan galvanizazioarekin eta fluorokarbonozko estaldura ematen da, zerbitzu-bizitza 35-40 urtera arte luzatuz;
Lotura guztiak beroan galvanizatuta daude, eta torloju-konexioek Dacromet estaldura erabiltzen dute korrosio lokalizatua saihesteko.

3. Zein da produktu pertsonalizatuen entrega-zikloa?

Produktu estandarrak (15-30 metro): stockean eskuragarri, 7-15 eguneko epean bidalita;
Produktu pertsonalizatuak (30-60 metro, korrosioaren aurkako / karga baldintza bereziak barne): diseinuaren arabera konplexutasuna, produkzioa 20-45 egunetan amaitzen da, instalazioaren orientabide eta laguntza teknikoa emanda.

4. Zein gako-puntu behar dute arreta instalazioan eta mantentze-lanetan?

Instalazioa: altuera handiko egitura instalatzeko kualifikazioa duen talde batek egin behar du, zorrozki muntatuta marrazkien arabera, torloju-momentuak betetzen dituzten estandarrak (M24 torlojuak ≥ 400 N·m) bertikaltasuna bermatzeko;
Mantentze-lanak: Galbanizazioaren lodiera eta torlojuaren estutasuna 2 urtean behin egiaztatu; ikuskapen integrala egitea tifoien edo lurrikaren ondoren; korrosioaren aurkako geruza konpondu 3 urtean behin kostaldeko eremuetan, eta berriro neurtu Lurreratze erresistentzia 1-2 urtean behin.

5. Zein nazioarteko/etxeko estandar betetzen ditu produktuak?

Barne-arauak: GB/T 2694 "Transmisio-lerroen dorreak fabrikatzeko baldintza teknikoak", GB 50017 "Altzairua". Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Nazioarteko estandarrak: ISO 9001 kalitatea kudeatzeko sistema, ASTM, DIN, JIS, etab., eta dagozkionak eman ditzake. betetze-dokumentuak proiektuaren herrialdeko eskakizunen arabera.
