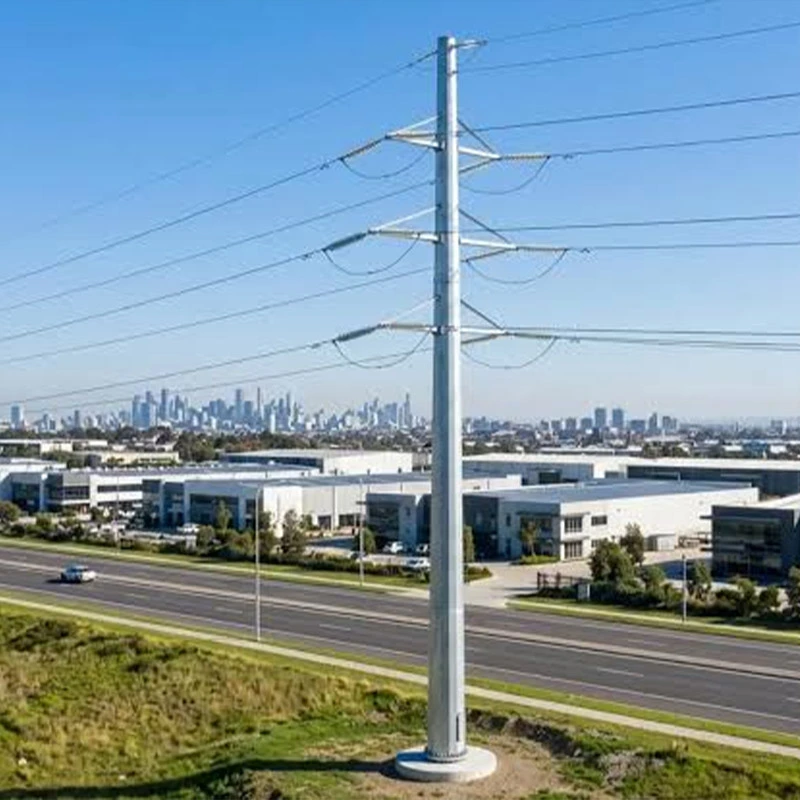

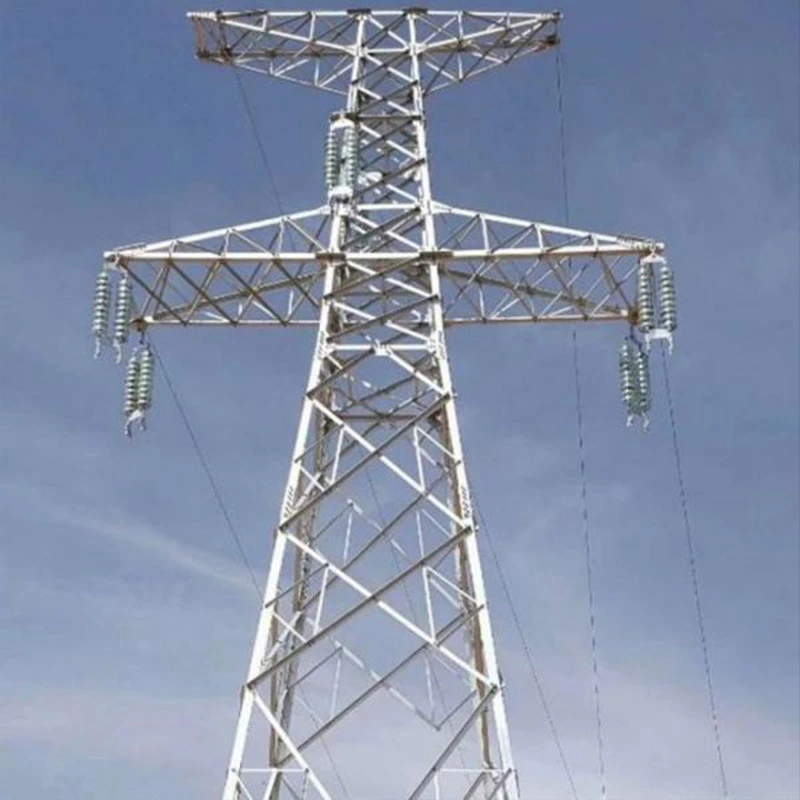

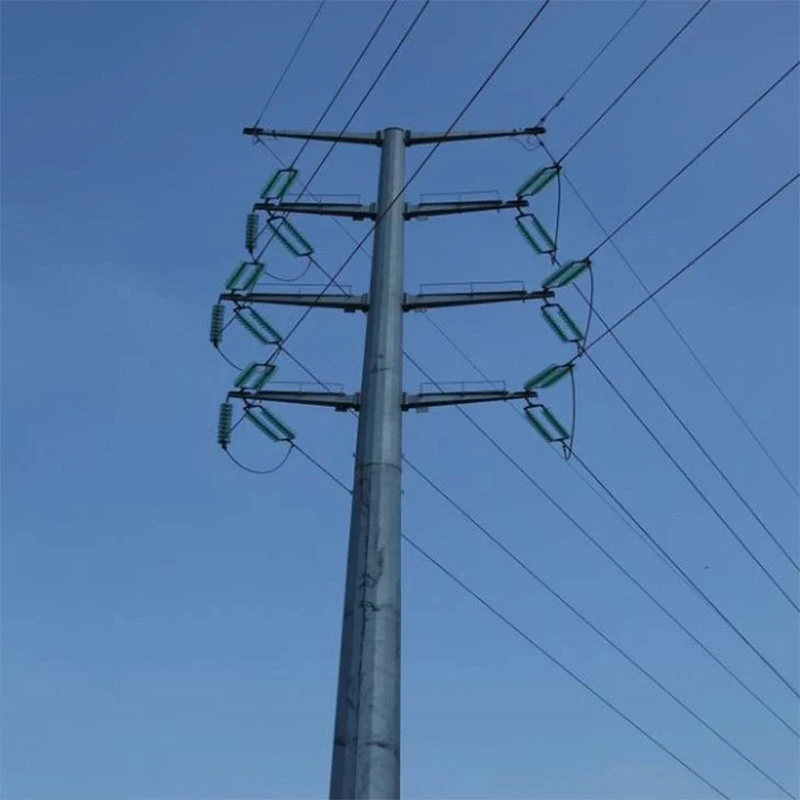

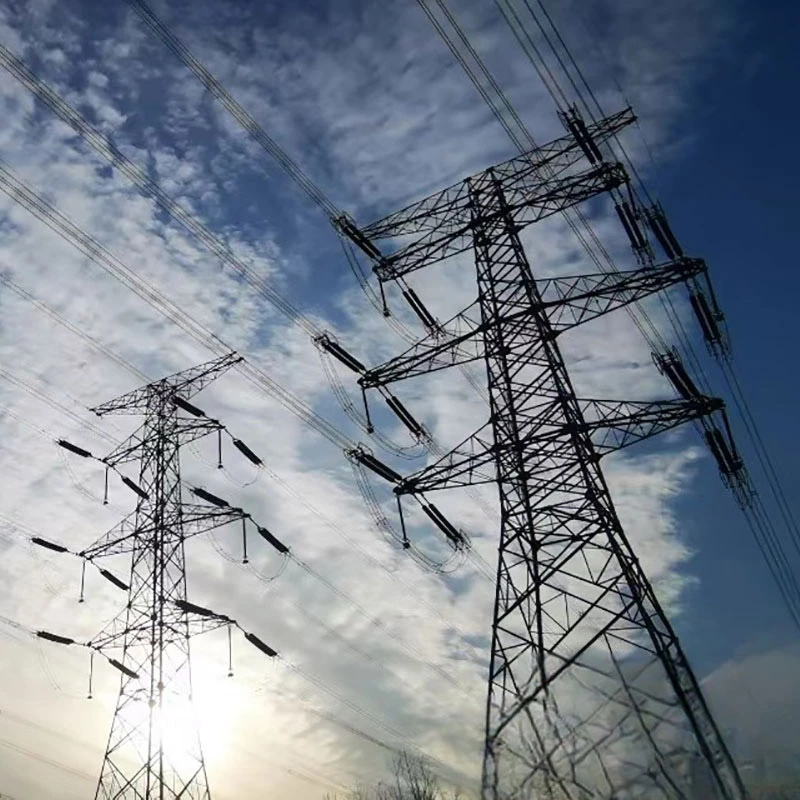

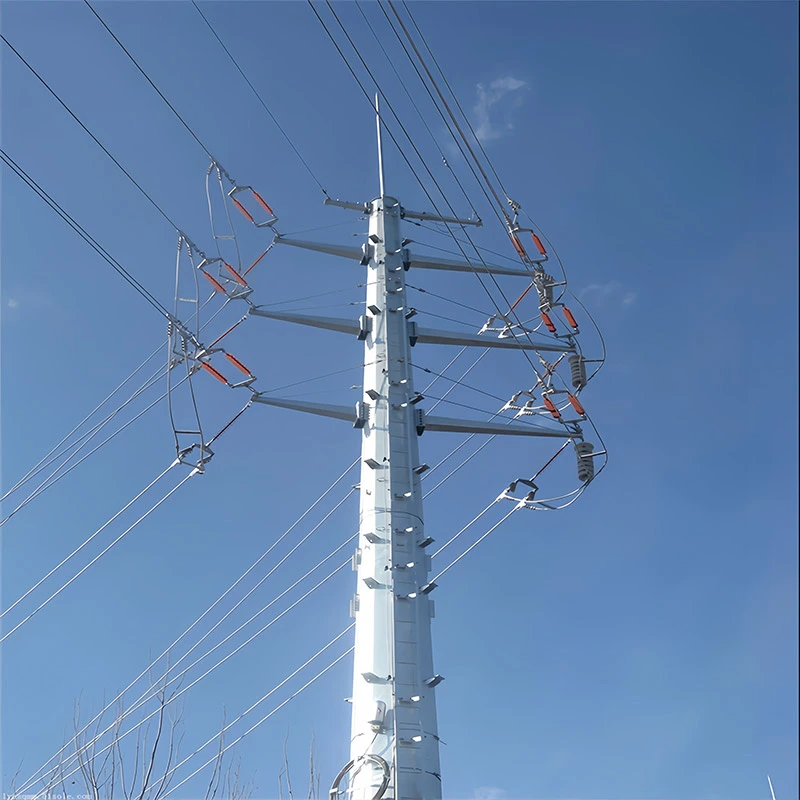

500kV-ko sare elektrikoko altzairuzko dorrea linea elektrikorako

Ekoizpen ahalmenerako, gure fabrikak urteko 50.000 tona arteko ekoizpena eskaintzen du, lote handien eskaerak onartzen ditu eta Proiektu globaletarako marrazki pertsonalizatuen garapena Ekoizpen prozesu osoak lehengaien ikuskapena, CNCa hartzen du ebaketa, doitasunezko soldadura, zulaketa, aurre-muntaia, galbanizazioa eta azken dimentsioa berriro egiaztatzea bidali aurretik.

Prozedura guztietan kalitate-berme zorrotza egiten da: sarrerako materialaren laginketa, tarteko prozesuaren jarraipena eta amaitutako produktuaren elementu osoko ikuskapena ezartzen dira. Proba datu autoritarioak karga mekanikoa barne txostenak eta galbanizazio-lodieraren erregistroak eskuragarri daude, SGS eta TÜV saiakuntza-txostenekin eskatuz gero. Guk ISO 9001, CE-EN 1090-1 eta EN 10025 ziurtagiriak edukitzea, Europako merkatuaren eskakizunak asetzeko.

Frogatutako proiektu-kasuek atzerriko EHV transmisio-proiektu ugari hartzen dituzte. Gure dorreak oso zabalduta daude mugaz haraindiko sare-konexio eta energia berriztagarrien transmisio-programak, iritzi positiboak jasoz sare elektrikoko operadoreak epe luzerako eremuan funtzionatzeko.

500kV-ko sare elektrikoko altzairu-dorrearen aplikazio-eszenarioak linea elektrikorako

500 kV-ko sare altzairuzko dorrea tentsio altuko transmisio-azpiegitura funtsezkoa da, distantzia luzean oso aplikatua. ontziraturiko energia emateko eszenatokiak.

Eskala handiko energia termikoa, hidraulikoa eta haize-eguzki-berriztagarriak konektatzen dituzten enbor elektrikoaren transmisio-lerro nagusietarako hartzen da. energia-potentzia-baseak eskualdeko sare zentraletara, energia-aberastasun handiko guneetatik elektrizitate masiboa transferituz karga intentsiboko hiri eta industria eremuak.

Lur-baldintza ezberdinetara egokitzen da, lautada lauak, mendi-eskualde menditsuak, ibaiak zeharkatzen dituzten zatiak eta kostaldeko haize-joko eremuak. Dorre-mota anitzek ukitzailea, tentsioa, angelua, terminala eta ibaiaren zeharkako zeharkaldia estaltzen dituzte linea funtzio desberdinetarako dorreak.

Eskualdeen arteko sareen interkonexio-proiektu nazionalak, mugaz gaindiko energia garraiatzeko programak ere balio du parke eolikoetarako eta eguzki-zentraletarako irteerako lineak onartzen dituzten energia berri gisa. Gainetik bizkarrezurra gain transmisio-zirkuituetan, azpiestazioen irteerako sarrera-irteera segmentuetarako ere aplikatzen da, lan gogoretara egokituz. izotz estaldura astuna, haize gogorra eta hezetasun handia bezalako baldintzak, urte osoan sarearen funtzionamendu fidagarria izateko.

Linea elektrikorako 500 kV-ko sare altzairuzko dorrearen ohiko mantentze-lan estandarrak

Ohiko mantentze-lanak funtsezkoa da 500 kV-ko sare altzairuzko dorrearen epe luzerako funtzionamendu segurua bermatzeko eta saihesteko. korrosioak, osagarri solteak edo kanpoko kalteak eragindako egitura-porrota.

Ikusizko eta egiturazko ikuskapena

Egin lurreko ikus-entzunezko patruila hiru hilean behin eta hurbileko eskaladako ikuskapena urtero. Egiaztatu kide nagusiak eta laguntzaileak deformazio, tolestu, pitzadura eta torlojua falta edo askatzeko. Egiaztatu konexio torloju guztiak zehaztutako momentua lortzen dutela balioa; estutu berriro lokailu solteak eta ordeztu hondatutako torlojuak eta juntak berehala.

Korrosioaren aurkako mantentze-lanak

Aztertu beroan galbanizatutako gainazala zuritu, herdoil-puntu eta urradurarik ez dagoenean. Tratatu tokiko korrosioaren eremua herdoilaren aurkakoarekin estaldura; Oso herdoildutako osagaietarako berriro galvanizatu behar da. Zentratu dorrearen oinarrian, nodo bateratuetan eta kostaldean korrosio arrisku handiagoa duten hezetasun handiko sekzioak.

Osagarriak eta oinarriaren egiaztapena

Ikuskatu lurreratzeko gailuak hausturarik edo konexio txarra dagoen, probatu lur-erresistentzia aldizka. Aztertu dorrea asentamendurako, pitzadurarako, ur metaketarako eta inguruko lurzoruaren higadurarako zimenduak; sendotu fundazioa bada desplazamendua gertatzen da. Egiaztatu eranskinen piezak, abisu-plakak, eskaladaren aurkako gailuak eta seinaleak barne osotasuna.

Muturreko eguraldiaren osteko ikuskapena

Egin mantentze-lan bereziak haize gogorra, izotz handia, trumoi-ekaitza edo uholdeen ondoren. Egitura egiaztatzeari lehentasuna ematea distortsioa, oinarriaren egonkortasuna eta geruza galbanizatuaren kaltea. Mantentze-erregistro osoa gorde eta bidali trazabilitateari buruzko ikuskapen-txostenak.

Aldeak eta garrantzia: 220kV zirkuitu bikoitzeko sareko dorrea vs 500kVko sareko altzairuzko dorrea

Desberdintasun nagusiak

Tentsioa eta transmisio-ahalmena

220 kV-ko zirkuitu bikoitzeko sareko dorreak bi potentzia-zirkuitu ditu dorre batean, batez ere eskualdeko bigarren mailako energiarako. potentzia-transferentzia ahalmen ertaineko sareko transmisioa. 500 kV-ko sare altzairuzko dorrea goi-tentsiokoa da Distantzia luzeko ontziratu gabeko energia bidaltzeko maila, potentzia transmititzeko ahalmen askoz handiagoa duena.

Egitura eta eskakizun mekanikoak

220 kV-ko zirkuitu bikoitzeko dorreak marko trinko samarra du, ebakidura txikiagoko altzairuzko kideak eta altuera moderatua du. Bere karga diseinuak haize-izotz karga ertaina du helburu. 500 kV-ko dorreak Q355 serieko altzairu astunagoa erabiltzen du, kide handiagoa sekzioak, dorrearen altuera handiagoa eta eroaleen tarte zabalagoa tentsio handiko isolamenduaren sakea betetzeko, haize, izotz eta karga sismiko indartsuagoei aurre eginez.

Materiala eta ziurtagiriaren oinarria

Biek korrosioaren aurkako tratamendu galbanizatu beroan hartzen dute. Hala ere, 500 kV-ko dorreek EN 1090-1, EN 10025 zorrotzagoak jarraitzen dituzte errendimendu mekanikoari eta galbanizazio-lodierari buruzko SGS/TÜV proba-eskakizun zorrotzagoak dituzten estandarrak.

Aplikazio-eszenatokiak

220 kV-ko zirkuitu biko dorreek hiri-aldirietako elektrizitate-hornidura, tokiko haize-eguzki zentralaren irteerako lineak eta probintzia barruko sare-loturak. 500 kV-ko dorreak enbor sare nagusi nazionaletarako aplikatzen dira, eskualdeen arteko energia transmisioa eta eskala handiko energia berrien oinarrizko irteera kanalak.

Garrantzia

220 kV-ko zirkuitu biko dorreek lurzoruaren erabileraren eraginkortasuna hobetzen dute, bi zirkuitu egokituz, eskualdeko boterea arintzen baitute. banaketa-presioa. 500 kV-ko sareko dorreek bolumen handiko distantzia luzeko elektrizitate garraioa egiten dute, energia baliabideen esleipena orekatzea. Dorre-mota egokiarekin bat egiteak isolamendu-arriskua edo egiturazko gainkarga saihesten du, sarearen egonkortasun orokorra bermatzea.

500kV-ko Lattice Steel Dorrearen ohiko galderak

Q1: Zein altzairuzko material nagusi erabiltzen duzu 500kV sareko altzairuzko dorrerako?

A: Q355B erresistentzia handiko egitura-altzairua hartzen dugu EN 10025 araua betetzen duena. Osagai guztiak bero-berotik igarotzen dira korrosioaren aurkako galbanizatu tratamendua, kostaldeko, izotz eta haize handiko inguruneetarako egokia.

Q2: diseinu pertsonalizatua onartzen al duzu bezeroen marrazkien arabera?

A: Bai. Gure talde teknikoak bezeroek emandako marrazki teknikoak berrikusi eta prozesatu ditzake. Altuera pertsonalizatua onartzen dugu, dorre mota (tangentea, tentsioa, angelua, zeharkaldi-dorrea), haize-izotzaren karga-parametroak proiektuaren eskakizun desberdinetarako. Aurre-muntaketa osoa eskuragarri dago bidali aurretik.

Q3: Zer ziurtagiri eta proba-txosten eman ditzakezu?

A: ISO 9001 kalitatea kudeatzeko ziurtagiria eta EN 1090-1 CE ziurtagiria ditugu. SGS / TÜV hirugarrenen proba-txostenak karga mekanikoaren proba estaltzeko, lodiera galbanizatua eta materialaren konposizio kimikoa eskatuz gero horni daitezke.

Q4: Zein da zure ekoizpen-gaitasuna eta ohiko denbora-tartea?

A: Urteko produkzio-ahalmena 50.000 tonatik gora iristen da altzairuzko dorre produktuetarako. Normalean epea 30-45 lan egiten da egun, eskaera kopuruaren eta marrazkiaren berrespenaren arabera.

Q5: Zure 500kV-ko dorrea egokitu al daiteke lur eta eguraldi-baldintza desberdinetara?

A: Bai. Gure dorreak lautada, mendi, ibai gurutzatzen eta kostaldeko eremuetarako diseinatuta daude. Diseinua pertsonalizatzen dugu izotz astunaren, haize indartsuaren eta baldintza sismikoen aurka, tokiko sareko estandarrak asetzeko.

Q6: Zer gertatzen da salmenta osteko eta laguntza teknikoarekin?

A: Marrazki-kontsulta, ekoizpenaren aurrerapenaren jarraipena, kargatzeko orientazioa eta ohiko mantentze-lan estandarrak eskaintzen ditugu jarraibideak. Gure taldeak instalazioaren inguruko galderak konpontzen laguntzen du.

Q7: Zein da zure merkataritza-epea? Europako portuetara entregatu al dezakezu?

A: FOB, CIF eta CFR onargarriak dira. Hanburgora eta Europako beste portuetara esportatzen esperientzia aberatsa dugu, edukiontzi egokia ontziratzeaz eta bidalketa-dokumentu osoz arduratzen da.

Q8: Nola bermatzen duzu produktuaren kalitatea fabrikazioan?

A: Urrats anitzeko ikuskapen zorrotza: sarrerako lehengaien ikuskapena, prozesuaren dimentsioa eta soldadura kontrolatzea, amaitutako piezaren ikuskapena eta muntaketa aurretiko egiaztapena. Pieza akastunak entregatu aurretik ordezkatuko dira.
